CAMとは？ わかりやすく10分で解説

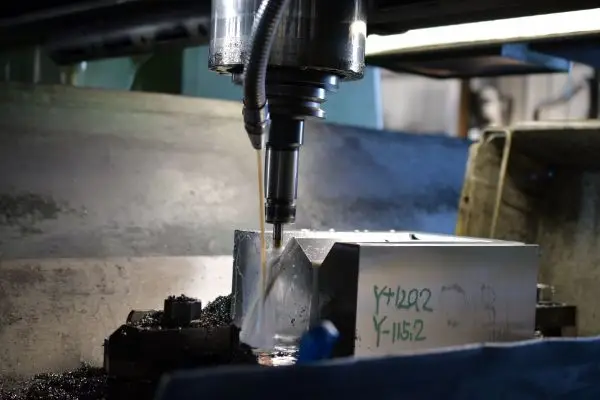

CAMとは？

CAM（Computer-Aided Manufacturing）は、設計データをもとに加工手順、工具経路、加工条件を定義し、工作機械やロボットが実行できる指令へ変換する仕組みです。役割を短く言えば、CADで作った形状データを、CNC工作機械などが動ける形へつなぐ工程設計の基盤です。

加工現場では、同じ部品でも機械、工具、材料、治具、求める精度によって作り方が変わります。CAMは、その条件差を踏まえたうえで、実行可能な加工計画を作り、再利用しやすい形で管理するために使われます。

CAMの定義と基本説明

CAMは、CADなどで作成したモデルや図面情報を入力として、加工順序、工具の動き、切削条件、送り速度などを定義し、NCデータやGコードのような機械向け指令へ変換する技術です。対象は金属切削だけでなく、樹脂加工、木工、板金、複合材加工などにも広がっています。

基本的な流れは、設計データの読み込み、加工方法の選択、工具と条件の設定、工具経路の生成、シミュレーション、出力の順です。単にデータを出力するだけでなく、干渉や削り残しを事前に確認し、現場での手戻りを減らす役割も持ちます。

CAMで改善しやすい点

加工手順を標準化しやすい

CAMを使うと、加工順序や条件をデータとして扱いやすくなります。担当者の経験が必要な場面は残りますが、「どの工具を使うか」「どの順序で削るか」「どの条件で仕上げるか」を再利用しやすくなるため、作業のばらつきを抑えやすくなります。

設計変更への追随が速くなる

穴位置や外形が変わったときも、設計データの更新から工具経路の再生成、シミュレーション、再出力までをつなげやすくなります。試作や多品種少量の現場では、この追随速度が納期と品質の両方に響きます。

複雑形状や高精度加工で差が出やすい

単純形状より、自由曲面、金型、治具、医療部品のように加工条件が複雑になる場面ほど、CAMの価値は見えやすくなります。工具の進入方向、干渉回避、荒取りと仕上げの分離などを論理的に管理しやすくなるためです。

シミュレーションで事故と手戻りを減らしやすい

工具、ワーク、治具、機械の動きを事前に確認できる環境では、干渉や過剰切削の発見を前倒ししやすくなります。現場で試し削りを繰り返すより、事前確認で問題点を絞り込めるため、加工停止や工具破損のリスク低減にもつながります。

CAMが適しているケースと、単体では足りないケース

CAMが適しているケース

• 試作や多品種少量：設計変更への追随を速めたい場面
• 複雑形状の加工：自由曲面や多軸加工で工程設計を整理したい場面
• 品質の再現性を高めたい場面：担当者ごとの差を減らしたい場面
• 複数拠点や複数担当で工程を共有したい場面：加工条件やテンプレートを共通化したい場面

CAM単体では足りないケース

CAMを入れれば自動で現場が整うわけではありません。機械の状態、工具管理、治具設計、測定手順、材料特性の理解が揃っていないと、シミュレーション結果と実加工が噛み合わないことがあります。

また、工程設計の属人化を減らしたい場合でも、テンプレート整備、命名ルール、後処理設定、教育計画まで含めて設計しないと、ソフトだけ導入しても再利用しにくい環境になりがちです。

CAMの基本機能

工具経路の作成

CAMの中心機能は工具経路の生成です。どの工具で、どの順序で、どこを、どの条件で加工するかを定義し、加工品質と加工時間の両方を見ながら調整します。

後処理による機械向けデータ出力

生成した工具経路は、そのままでは機械で使えないため、後処理を通じて各機械に合ったNCデータやGコードへ変換します。ここでは、機械ごとの仕様差や制御差を吸収できるかが運用上の争点になります。

シミュレーションと干渉確認

加工前に工具、治具、ワーク、機械の動きを検証できる環境では、干渉、削り残し、過剰切削、姿勢の無理を見つけやすくなります。とくに多軸加工や複雑形状では、出力機能だけでなく、この確認機能の質が導入効果を左右します。

CAMと他の技術との関係

CAMとCADの違い

CADは「何を作るか」を定義するための技術です。CAMは「どう作るか」を定義するための技術です。両者が連携すると、設計変更が製造へ反映されるまでの時間を縮めやすくなります。

CAMとCNCの違い

CNCは、数値制御によって実際に機械を動かす仕組みです。CAMは、そのCNC機械が動ける指令を作る側に位置づきます。つまり、CNCが実行系なら、CAMは工程設計と指令生成を担う準備系です。

CAMと3Dプリンティングの関係

積層造形では、造形条件やパス生成を定義する工程があり、広い意味ではCAMに近い役割を持ちます。さらに、造形後に切削や穴加工を行う場合は、積層と切削をつないだ工程設計が必要になるため、CAMの活用範囲が広がります。

インダストリー4.0との関係

インダストリー4.0の文脈では、CAMは設計データと製造実行の間をつなぐ役割を担います。加工条件の標準化、工程データの共有、実績との比較が進むほど、製造全体の改善へつなげやすくなります。

導入時に見ておきたいポイント

機械・工具・後処理の対応範囲

導入前に確認したいのは、加工対象や機械の種類だけではありません。後処理の作り込み、保守のしやすさ、工具ライブラリの管理、治具や多軸構成への対応範囲まで見ておく必要があります。

シミュレーションの再現性

シミュレーション機能があっても、現場条件が反映されていなければ精度は上がりません。機械の可動範囲、治具、工具突出し、干渉条件までどこまで再現できるかを確認した方が、導入後のずれを抑えやすくなります。

教育とテンプレート整備

CAMはソフト操作だけ覚えても定着しにくく、加工の基礎知識とセットで運用する必要があります。よく使う工程をテンプレート化し、社内ルールと命名規則をそろえておくと、担当者が変わっても再利用しやすくなります。

クラウド利用時のデータ管理

クラウド型や共有基盤を使う場合は、設計データ、加工条件、委託先共有データの扱いが争点になります。アクセス権限、持ち出し制御、改版管理、共有ルールまで含めて決めておかないと、利便性だけが先行して管理が崩れやすくなります。

CAMの学び方

最初に押さえるべきこと

学習の入口では、ソフトの画面操作より先に、加工順序、工具の選び方、治具の考え方、測定と品質確認の流れを理解した方が伸びやすくなります。操作だけ先に覚えると、実機や現場条件と結びつきにくくなるためです。

上達しやすい進め方

• 基本工程を型で覚える：荒取り、仕上げ、穴加工、面出しなどの順序を整理する
• シミュレーション結果を言語化する：なぜ干渉するのか、なぜ削り残るのかを説明できるようにする
• 実機や現場条件と結びつける：機械、工具、材料、治具の制約を前提に考える

メーカー講習、職業訓練、専門学校、オンライン教材は入口として使いやすい一方、最終的には現場条件と結びつけて理解する段階が欠かせません。実機経験や加工トラブル事例の学習まで入ると、判断の質が上がりやすくなります。

まとめ

CAMは、設計データを加工手順と機械向け指令へつなぐ工程設計の基盤です。価値が出やすいのは、複雑形状、高精度加工、多品種少量、設計変更が多い現場で、工具経路生成、シミュレーション、後処理を一貫して扱える場面です。

導入判断では、ソフト機能だけでなく、機械対応、後処理、シミュレーション精度、教育、データ管理まで含めて見る必要があります。加工の基礎と運用ルールが揃うほど、CAMの効果は安定しやすくなります。
