【EPS技術記事】Amazon Web Service(AWS) 環境へのNetAttest EPS構築手順

概要

本記事では、AWS環境へNetAttest EPS（以下「EPS」という）を構築する手順をご紹介します。
社内ネットワークからAWS上のEPSへVPN経由でアクセスします。
以下の流れでEPSを構築していきます。

【事前準備】AWS環境の構築

1. Virtaual Private Cloud（VPC）の作成
2. プライベート サブネットの作成
3. プライベートルートテーブルの編集①
4. セキュリティグループの作成
5. VPN Gateway（仮想プライベートゲートウェイ）の作成
6. カスタマーゲートウェイの作成
7. Site-to-Site VPN接続の作成
8. オンプレVPN機器にVPN設定の入力
9. プライベートルートテーブルの編集②

【仮想マシンの構築】EPSの構築

1. Simple Storage Service（S3）の作成
2. VMDKファイルのインポートに必要なポリシー、ロールの作成
3. S3にVMDKファイルをアップロード
4. アップロードしたVMDKファイルからAMIを作成
5. EC2 インスタンスにEPSを作成
6. EPSの管理画面へアクセス

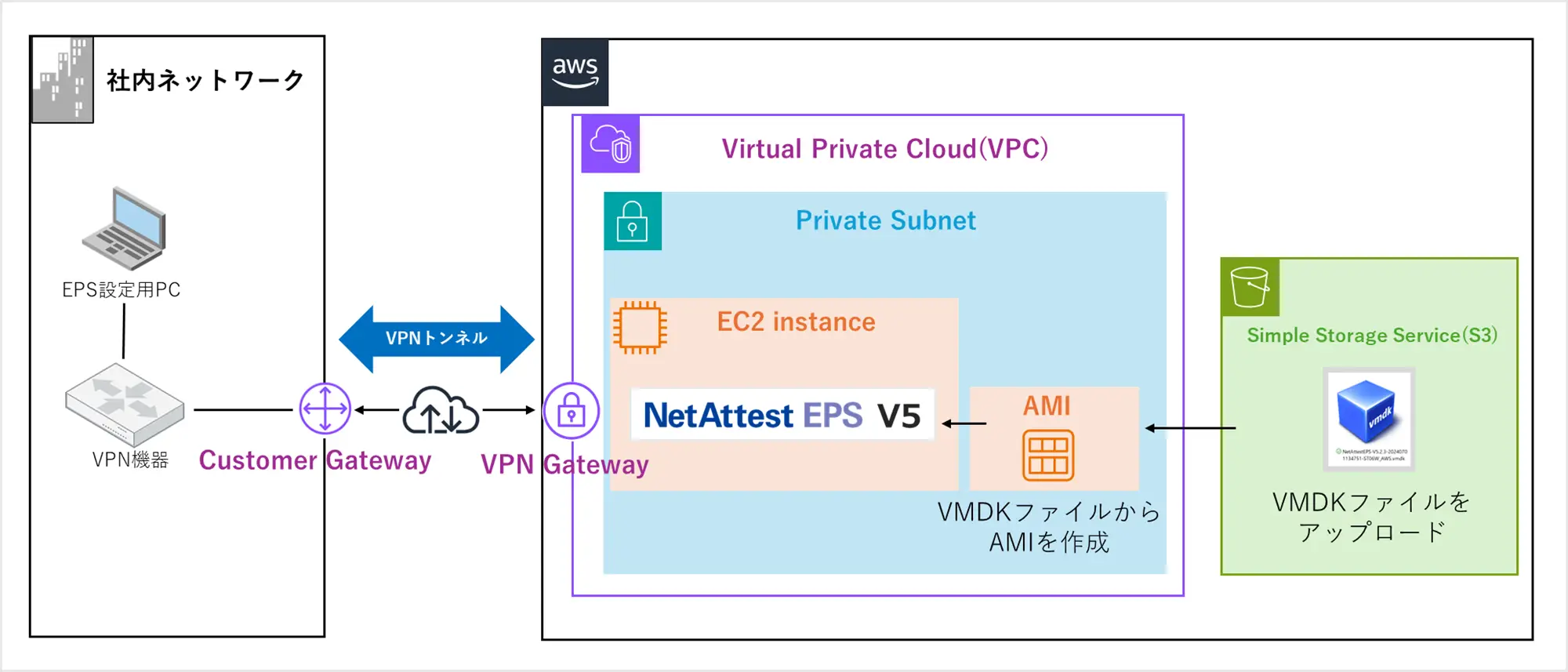

管理者-EPS構築イメージ図

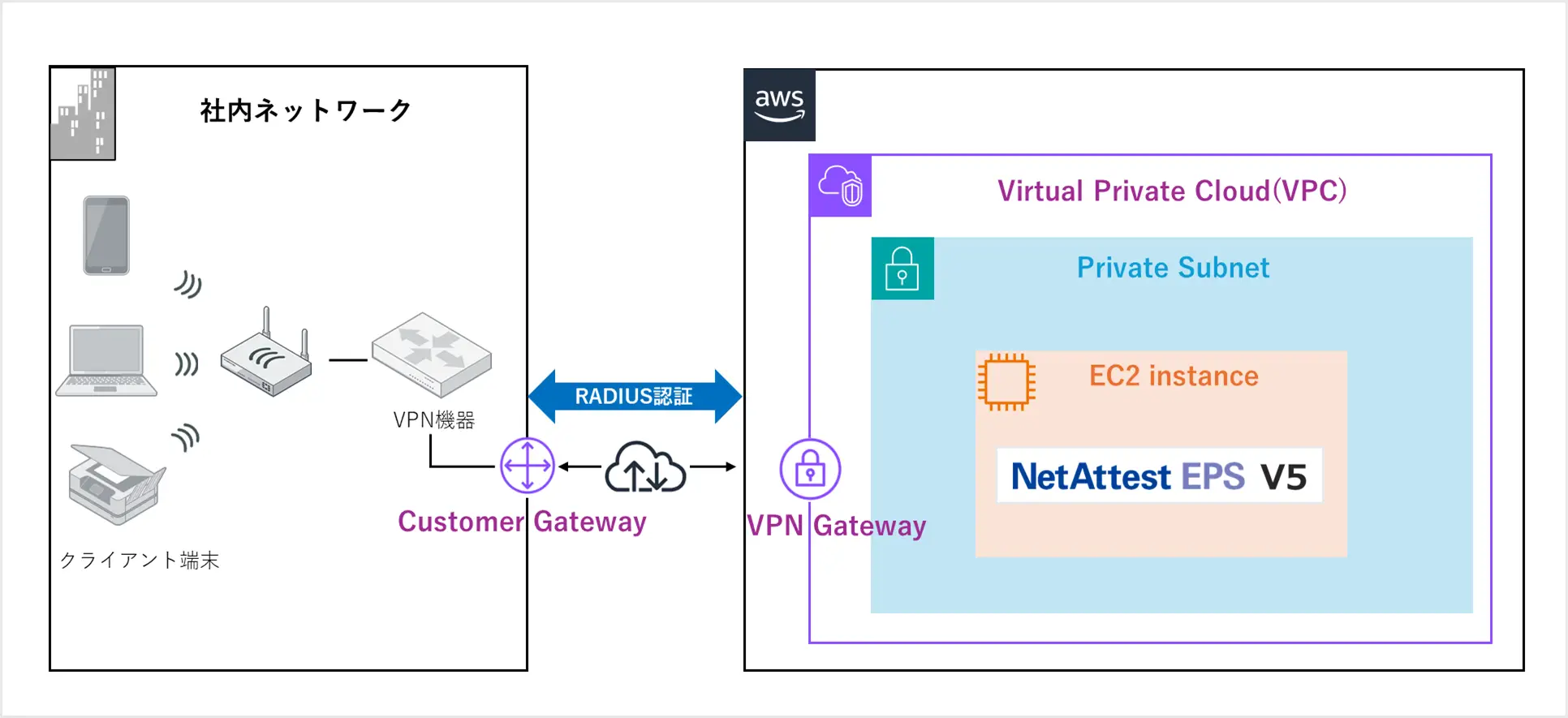

利用者-認証イメージ図

注意事項
※リージョンや地域について、 例としてアジアパシフィック（東京）を選択していますが、あくまで参考情報としてご覧ください。
※構築手順にて、特に指定がない項目については、デフォルト値で設定をしています。
※EPSはAWSのSSDストレージで動作する設計となっています。

【事前準備】AWS環境の構築

まず、AWS環境の構築を行います。
このセクションでは、AWSと社内ネットワークをVPN接続するための設定方法を記載しています。

■ 前提条件
・AWS上に構築する仮想マシンのIPアドレス範囲は192.168.1.0/24
・リージョンはアジアパシフィック（東京）を選択

すでにVPN環境が整っている場合は、この項目をスキップし、
「【仮想マシンの構築】EPSの構築」のセクションから設定を進めてください。

VPCの作成

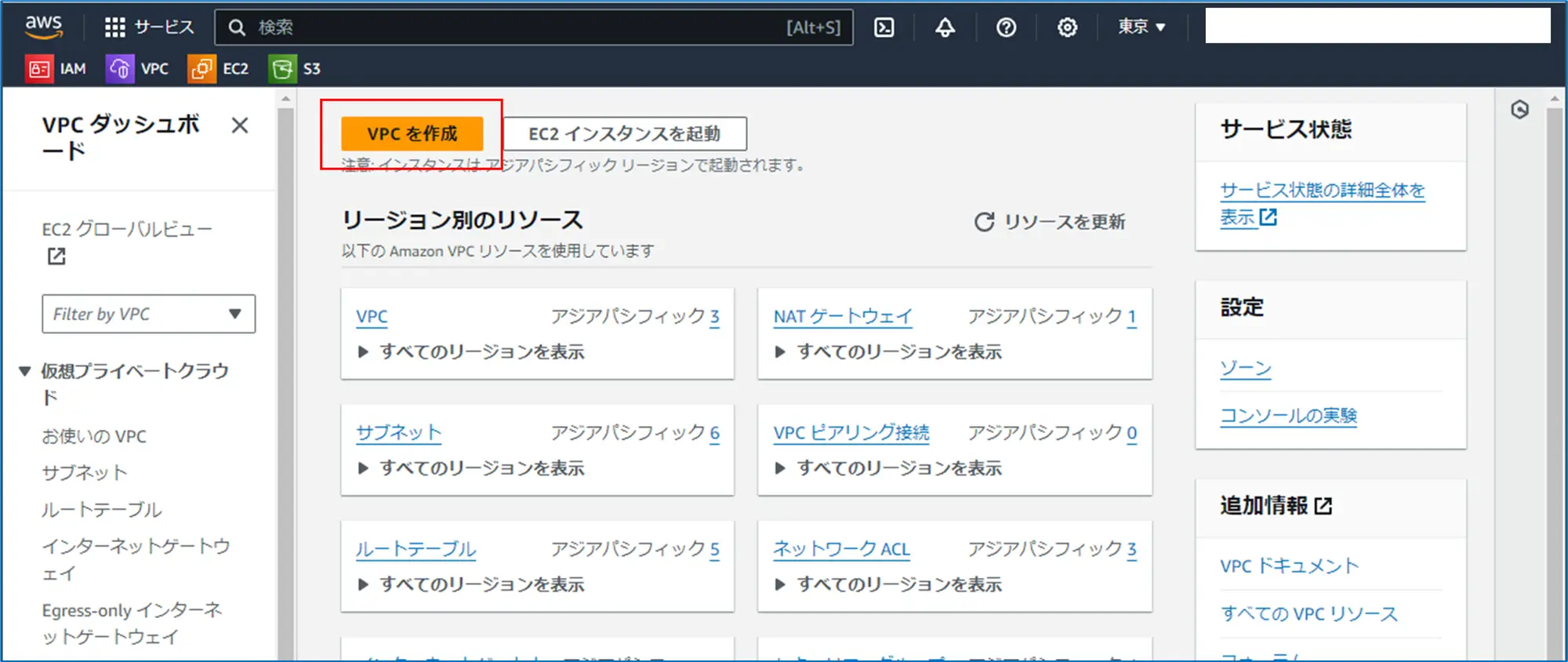

1. 「VPCを作成」をクリックします。

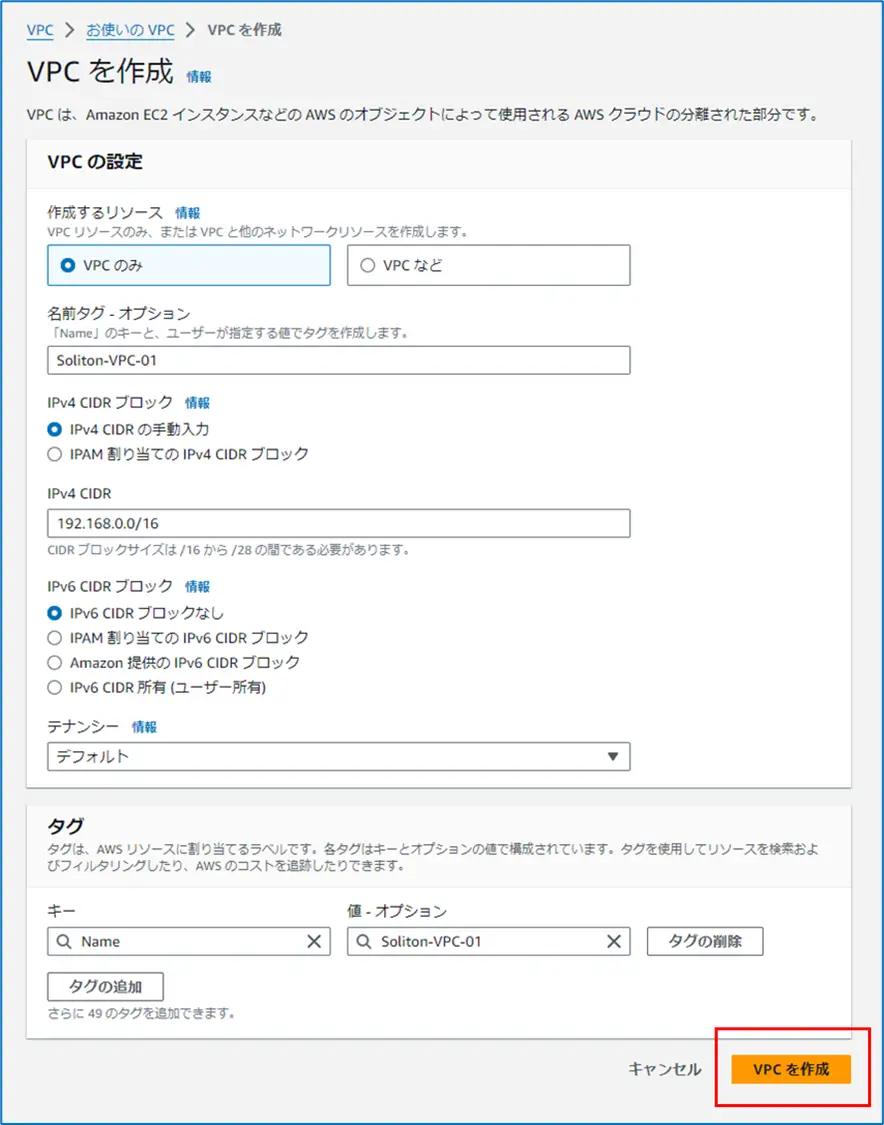

2. VPCの設定では、以下のように設定してください。
   設定後、「VPCを作成」をクリックします。

   作成するリソース	VPCのみ	-
   名前タグ - オプション	(例) Soliton-VPC-01	任意の名前を入力
   IPv4 CIDR ブロック	IPv4 CIDR の手動入力	-
   IPv4 CIDR	192.168.0.0/16	仮想マシンに割り当てるIPアドレスの範囲

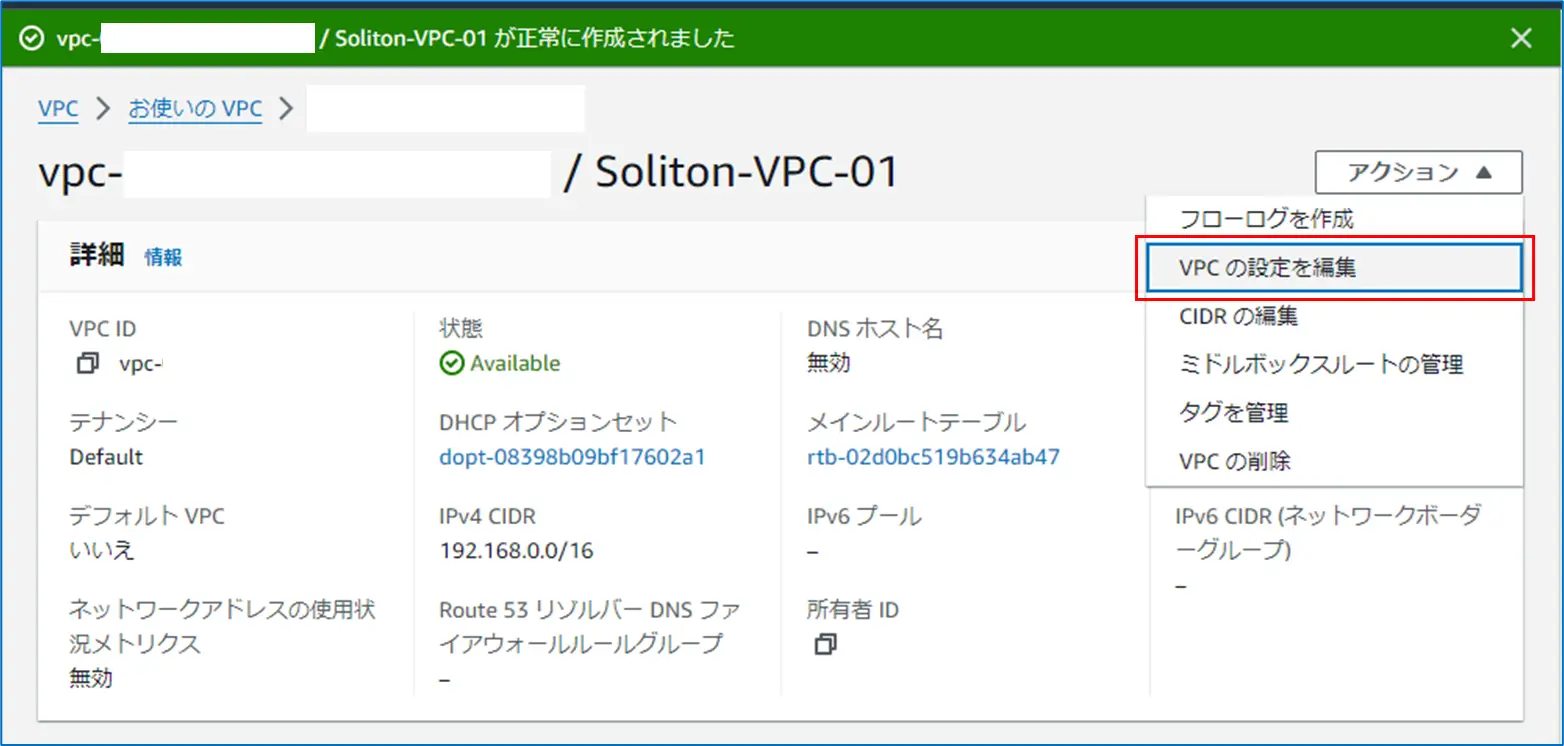

3. 右上の「アクション」をクリックし、「VPNの設定の編集」をクリックします。

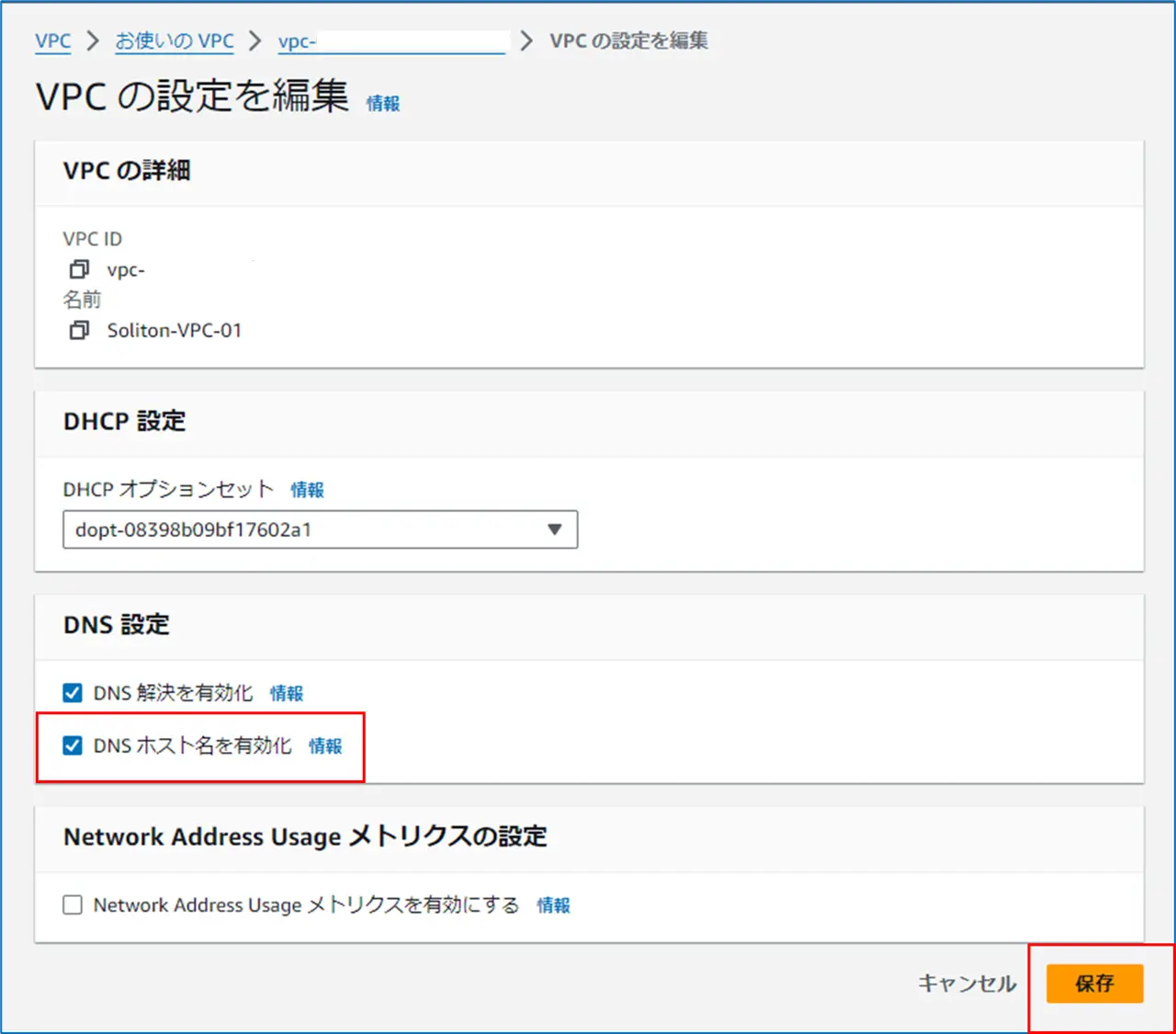

4. 「DNSホスト名を有効化」にチェックを入れます。

以上でVPCの作成が完了しました。

プライベート サブネットの作成

作成したVPCにサブネットの割り当てを行います。

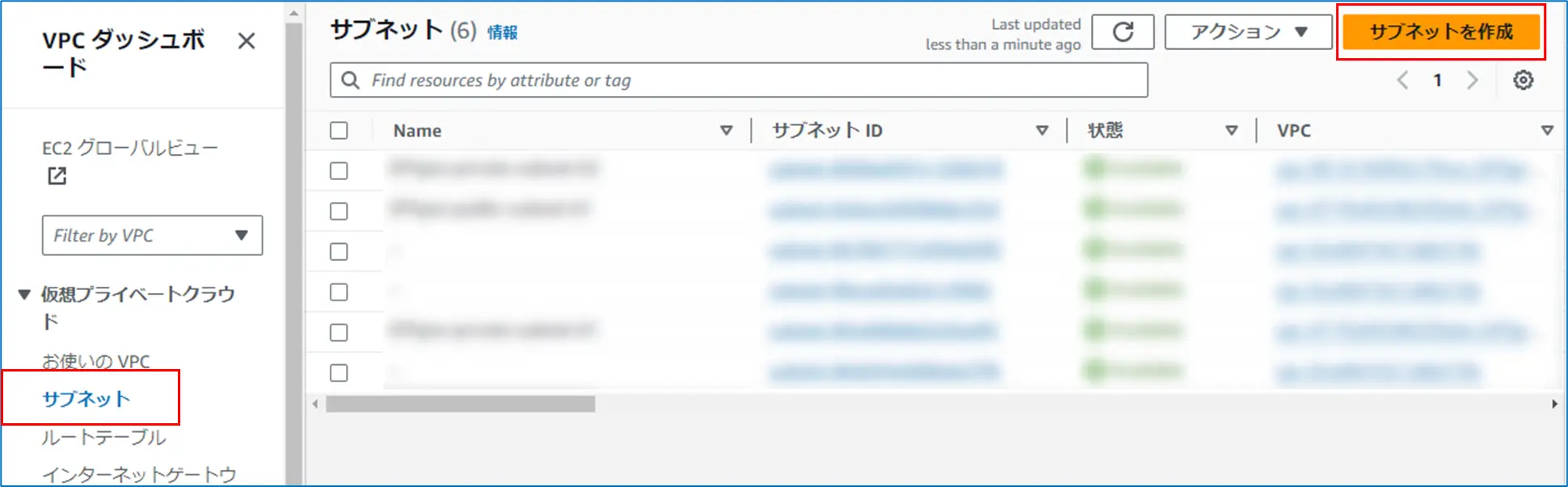

1. 左側メニューの「サブネット」をクリックし、画面を表示後、右上の「サブネットを作成」をクリックします。
   サブネットはプライベートサブネットを作成します。

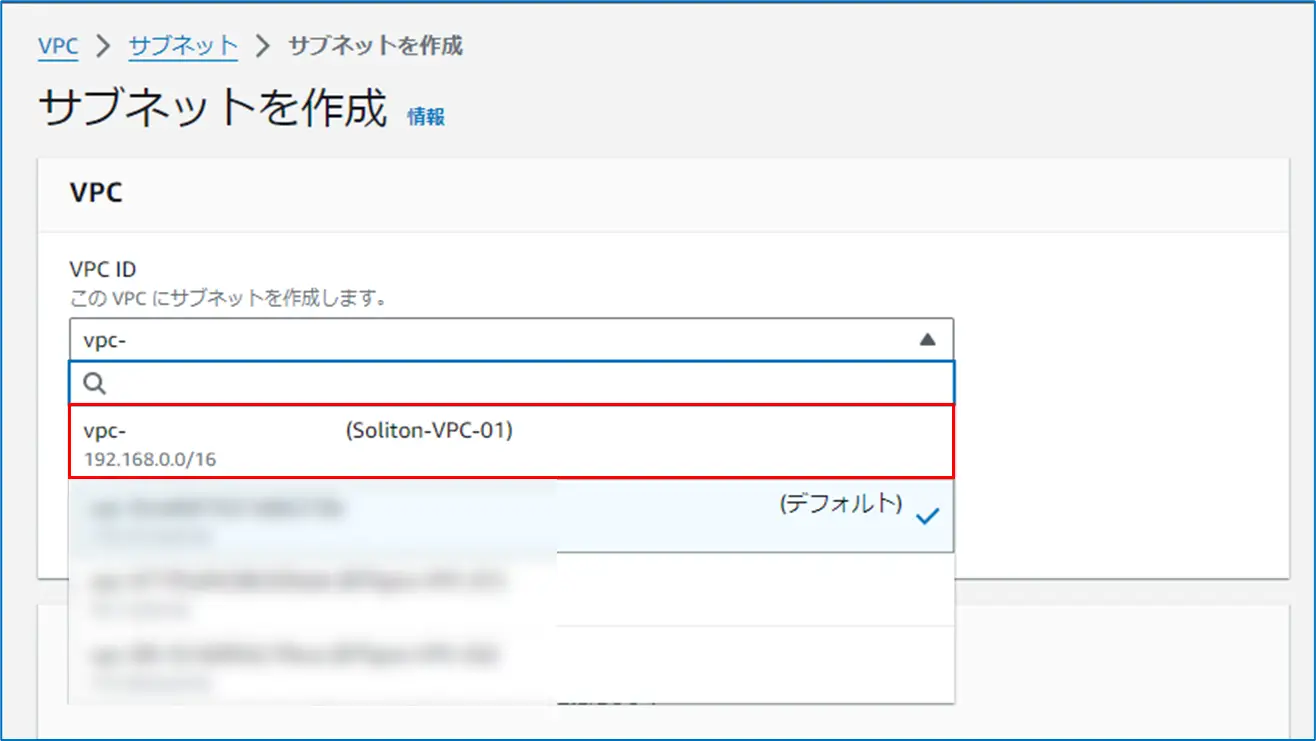

2. VPCを選択します。先ほど作成したVPCを選択します。

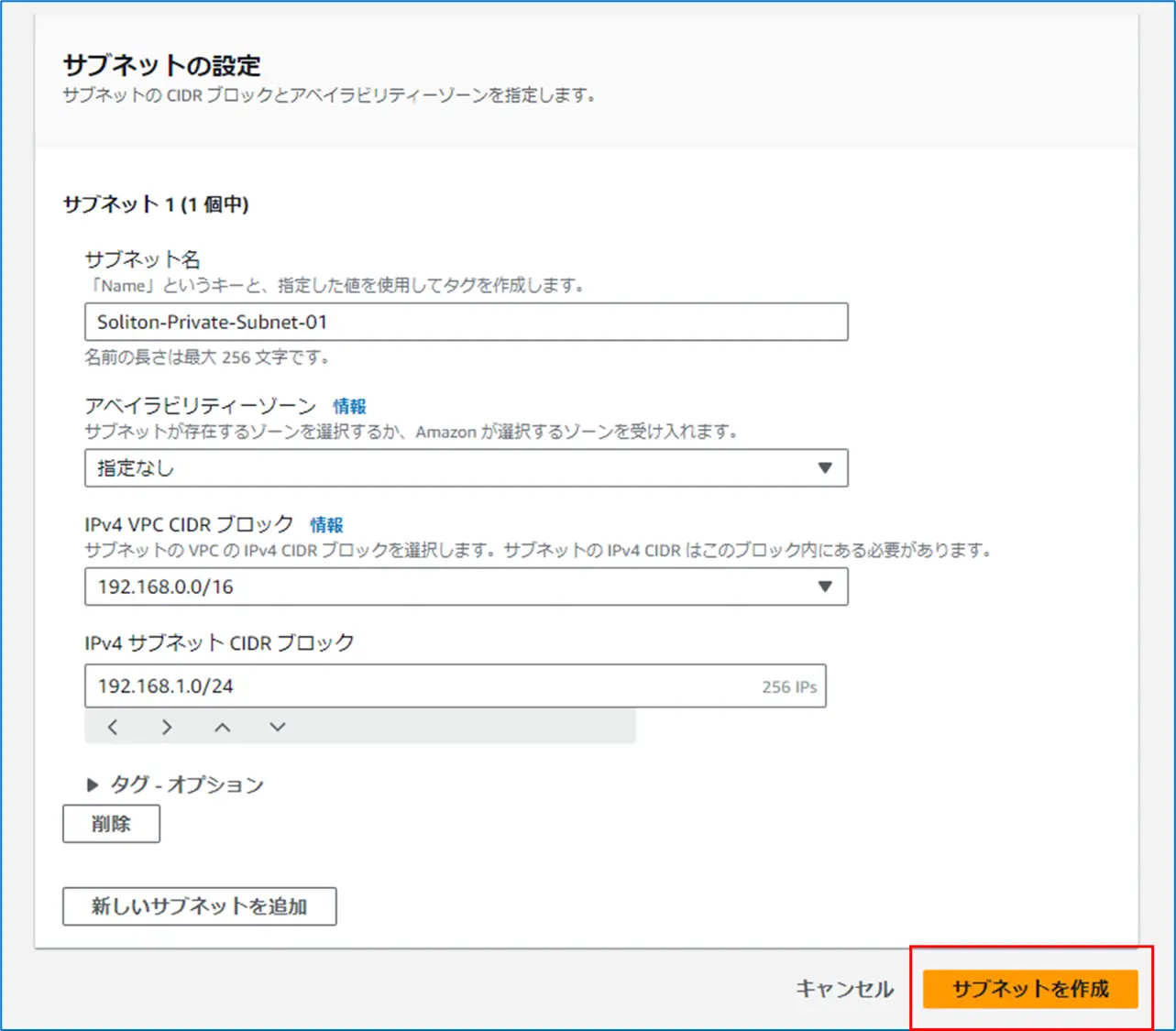

3. プライベートサブネットを編集します。以下のように設定してください。

   サブネット名	(例) Soliton-Private-Subnet-01	任意の名前を入力
   アベイラビリティーゾーン	指定なし	構築環境に合わせて選択
   IPv4 VPC CIDR ブロック	192.168.0.0/16	仮想マシンに割り当てるIPアドレスの範囲
   IPv4 サブネット CIDR ブロック	192.168.1.0/24	仮想マシンに割り当てるIPアドレスの範囲



以上でプライベート サブネットの作成が完了しました。

プライベートルートテーブルの編集①

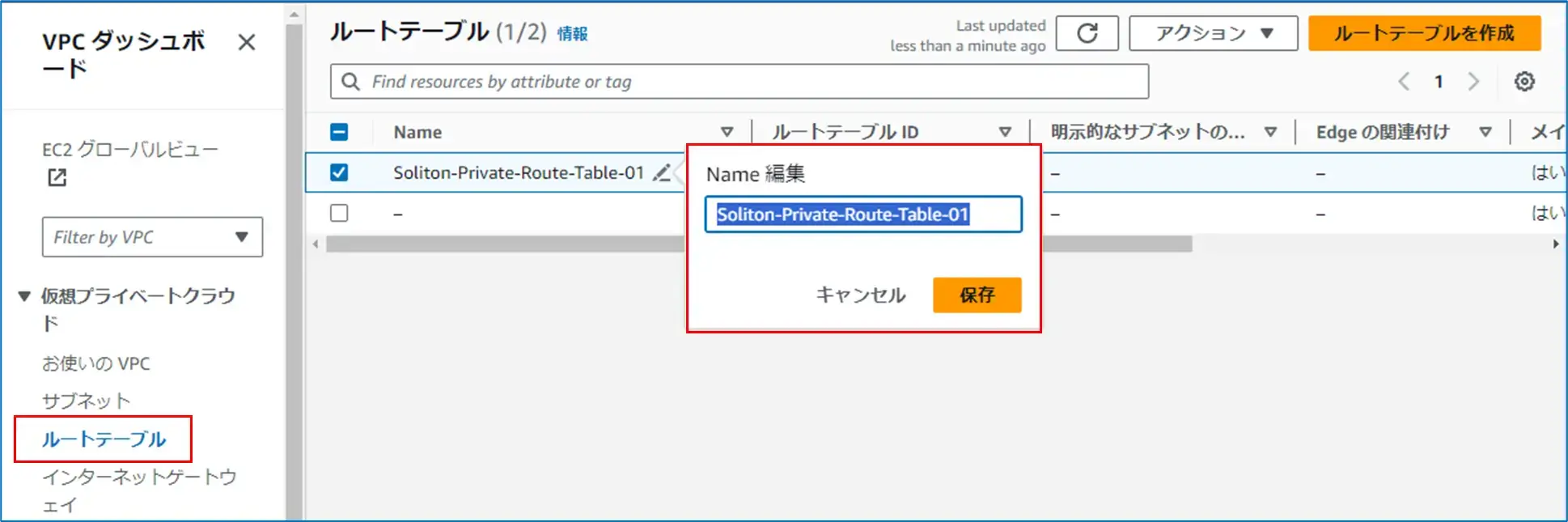

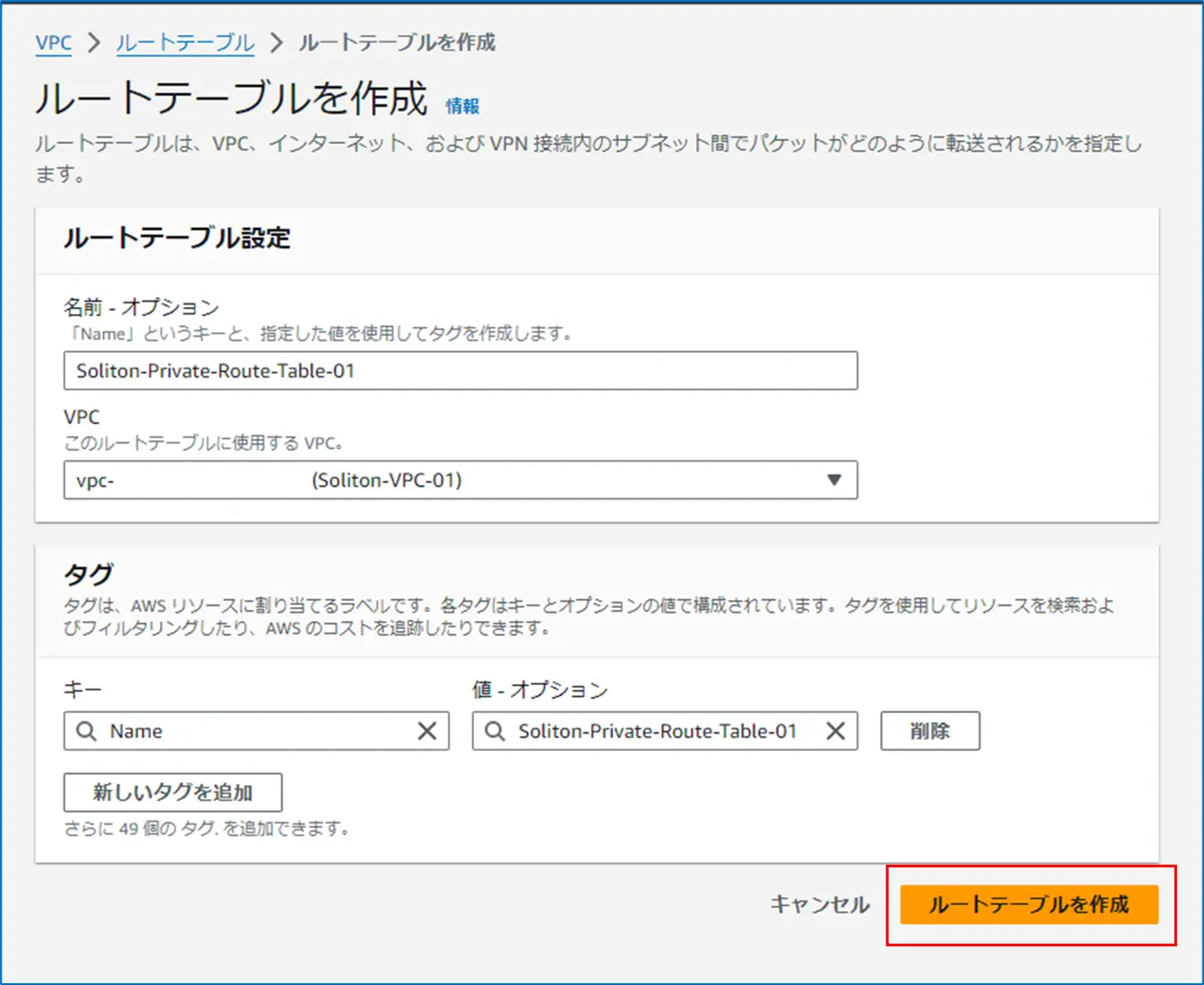

左側メニューの「ルートテーブル」をクリックし、画面を表示後、作成したVPCに対応したルートテーブルの「Name」をクリックし、名前から判断しやすくするために名前を入力します。

(例) Soliton-Prinate-Route-Table-01

以上でプライベートルートテーブの編集①は完了しました。

セキュリティグループの作成

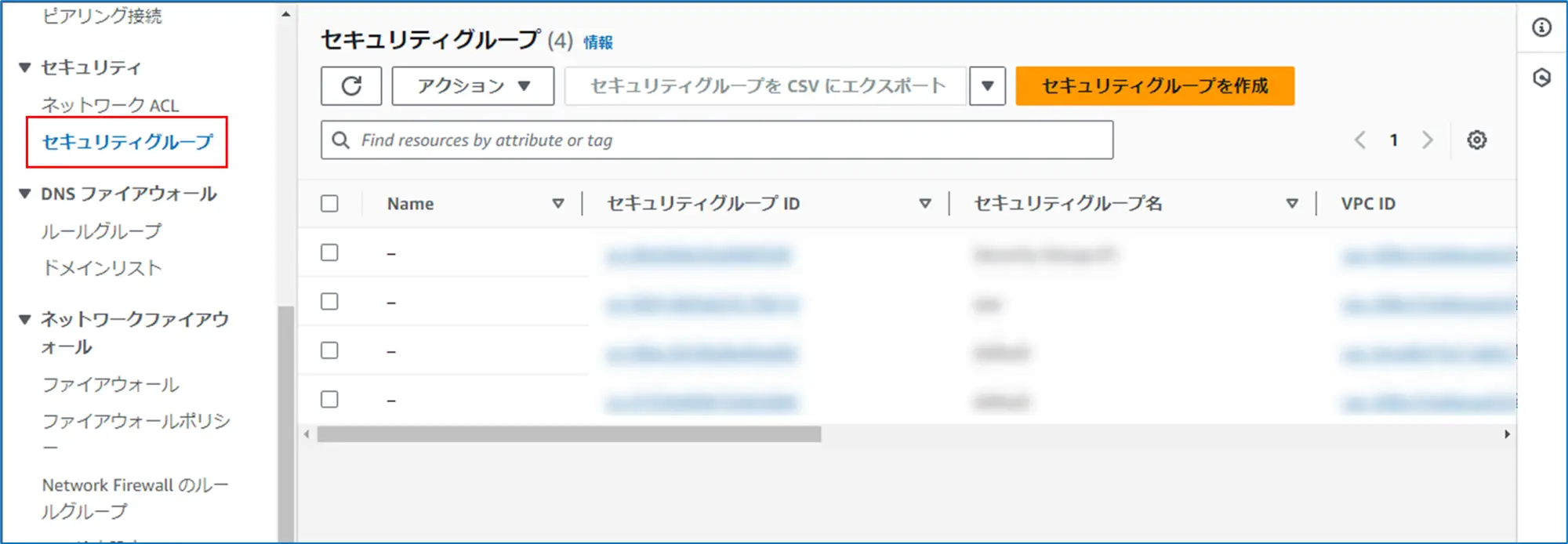

左側メニューの「セキュリティグループ」をクリックし、画面を表示後、右上の「セキュリティグループを作成」をクリックします。
セキュリティグループの設定は、使用する仮想マシンの要件に基づいて適切に設定してください。

VPN Gateway（仮想プライベートゲートウェイ）の作成

VPNを使用するために仮想プライベートゲートウェイを作成します。

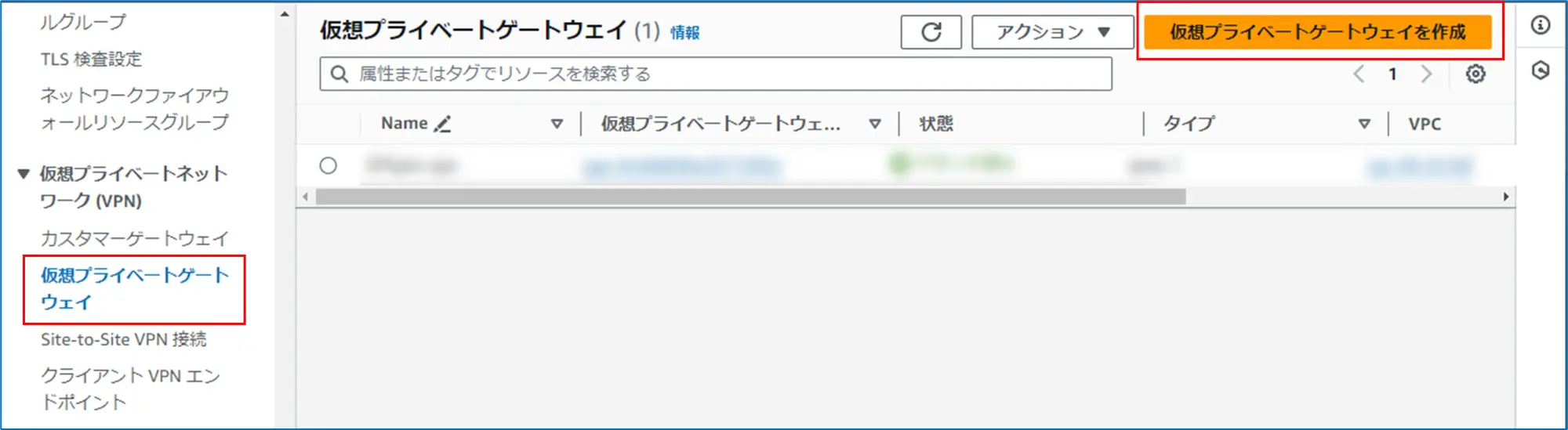

1. 左側メニューの「仮想プライベートゲートウェイ」をクリックし、右上の画面を表示後、「仮想プライベートゲートウェイを作成」をクリックしてください。
2. 詳細では、以下のように設定してください。

   名前タグ - オプション

   (例) Soliton-Private-Gateway-01

   任意の名前を入力

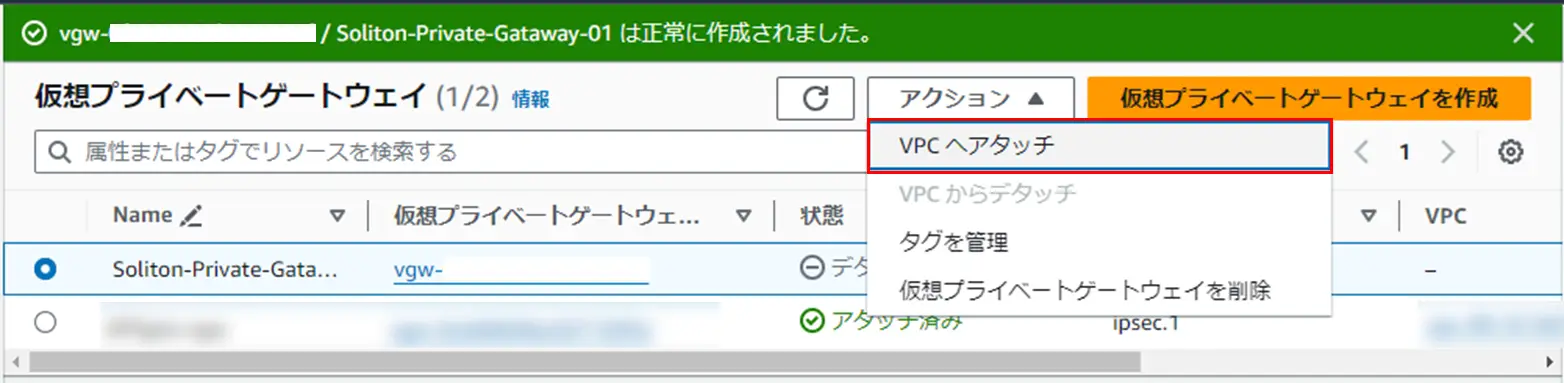

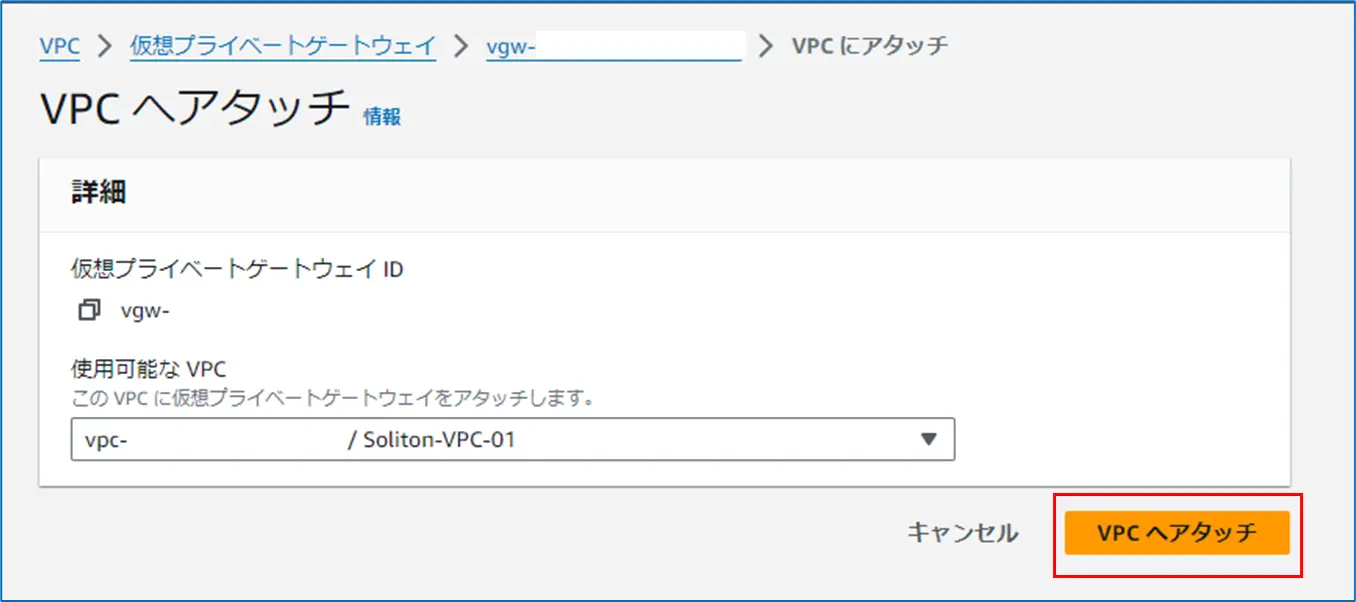

3. 作成した仮想プライベートゲートウェイをVPCにアタッチします。

以上で仮想プライベートゲートウェイの作成は完了しました。

カスタマーゲートウェイの作成

オンプレVPN機器側の情報を入力します。

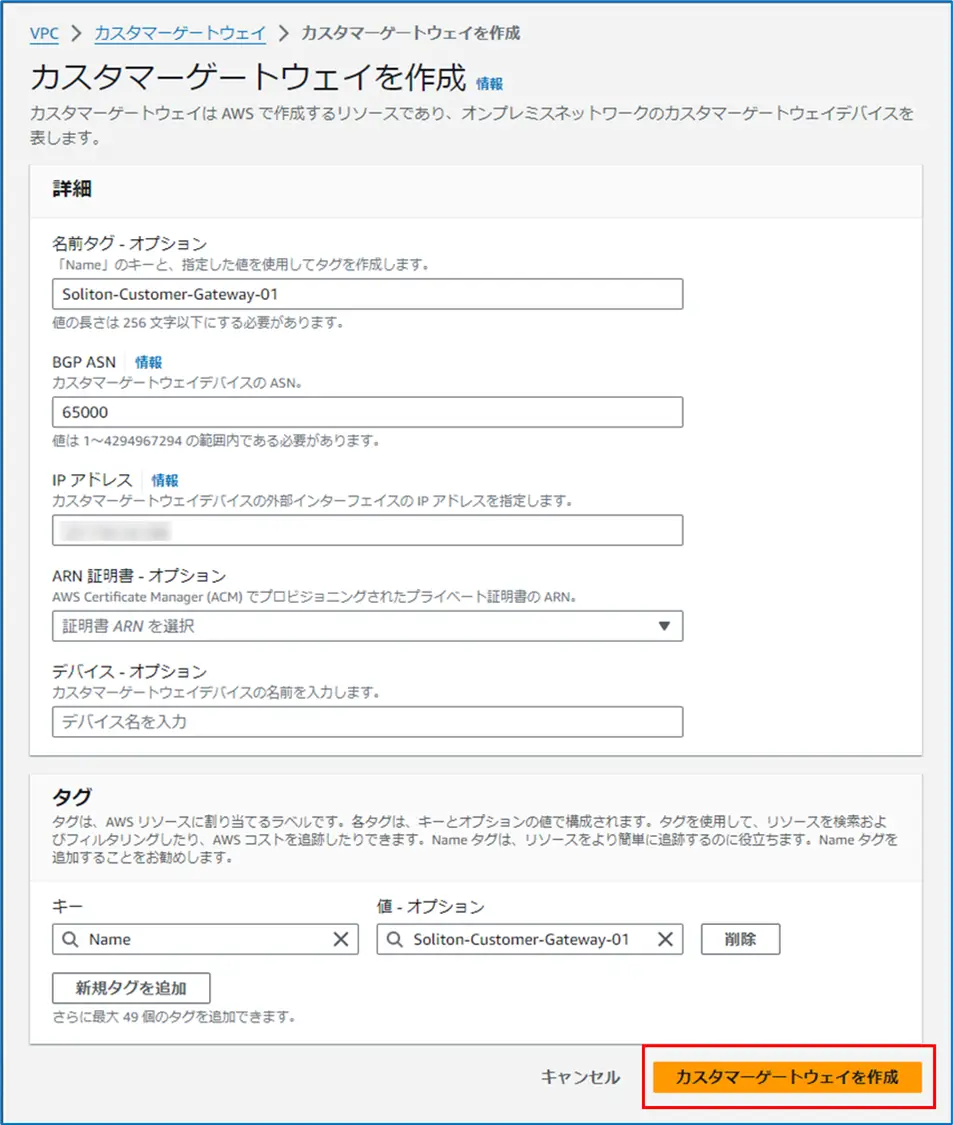

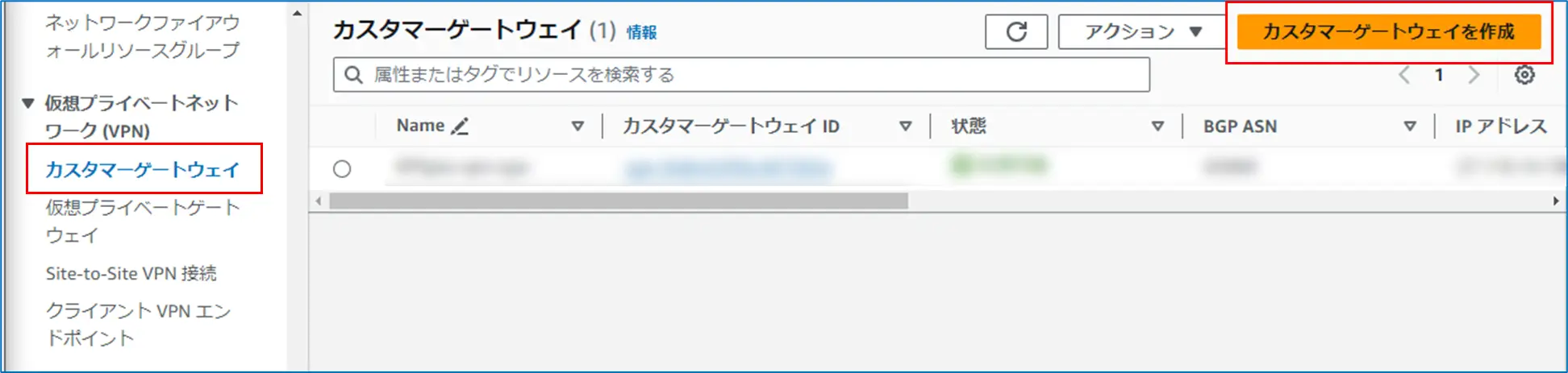

1. 左側メニューの「カスタマーゲートウェイ」をクリックし、画面を表示後、右上の「カスタマーゲートウェイを作成」をクリックします。
2. 詳細では、以下のように設定します。

   名前タグ - オプション	(例) Soliton-Customer-Gateway-01	任意の名前を入力
   IPアドレス	オンプレVPN機器のグローバルIPアドレス



以上でカスタマーゲートウェイの作成は完了しました。

Site-to-Site VPN 接続の作成

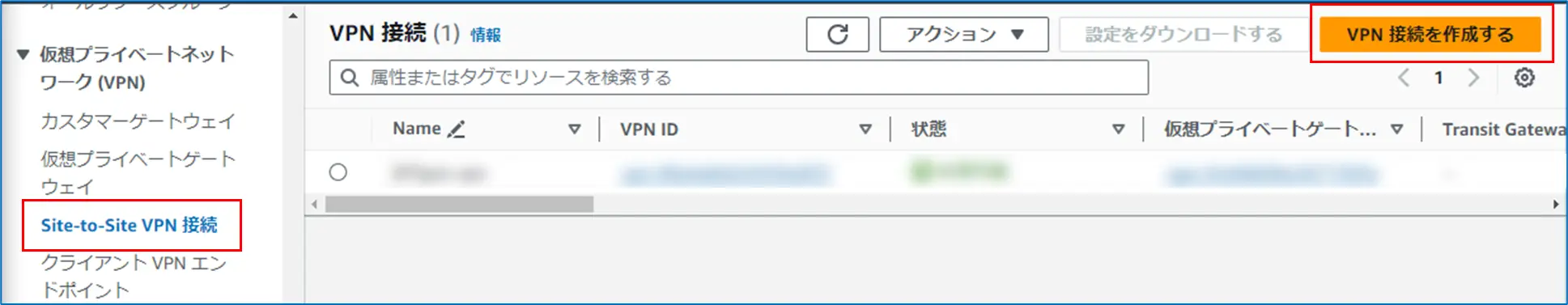

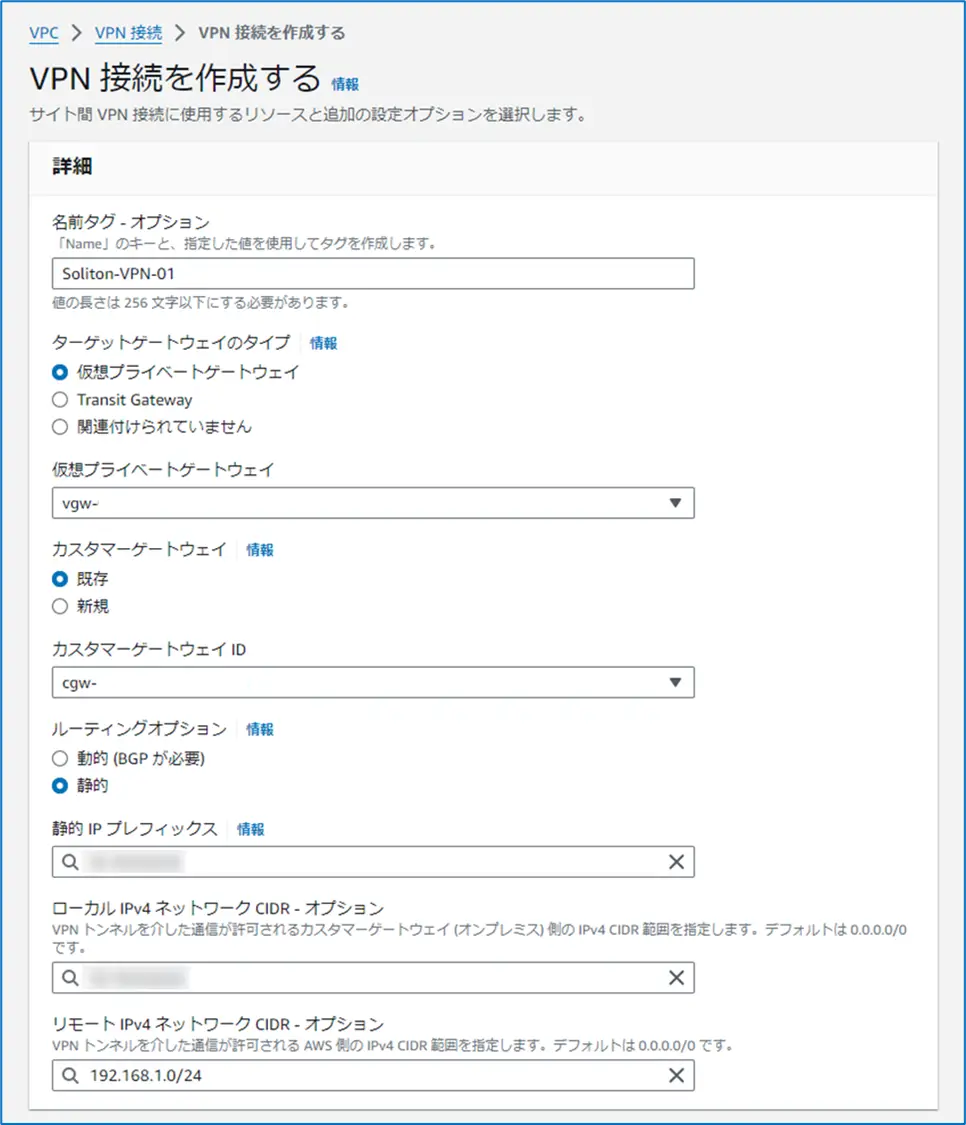

1. 左側メニューの「Site-to-Site VPN 接続」をクリックし、画面を表示後、右上の「VPN接続作成する」をクリックします。
2. 詳細では、以下のように設定します。
   設定後、「VPN接続を作成する」をクリックします。

   名前タグ - オプション	(例) Soliton-VPN-01	任意の名前を入力
   ターゲットゲートウェイのタイプ	仮想プライベートゲートウェイ	-
   仮想プライベートゲートウェイ	作成した仮想プライベートゲートウェイを選択	-
   カスタマーゲートウェイ	既存	-
   カスタマーゲートウェイID	作成したカスタマーゲートウェイIDを選択	-
   ルーティングオプション	静的	-
   静的IPプレフィックス	社内ネットワークのIPアドレス範囲	-
   ローカルIPv4ネットワーク CIDR - オプション	社内ネットワークのIPアドレス範囲	-
   リモートIPv4ネットワーク CIDR - オプション	192.168.1.0/24	-



以上でSite-to-Site VPN接続の設定は完了しました。

オンプレVPN機器にVPN設定の入力

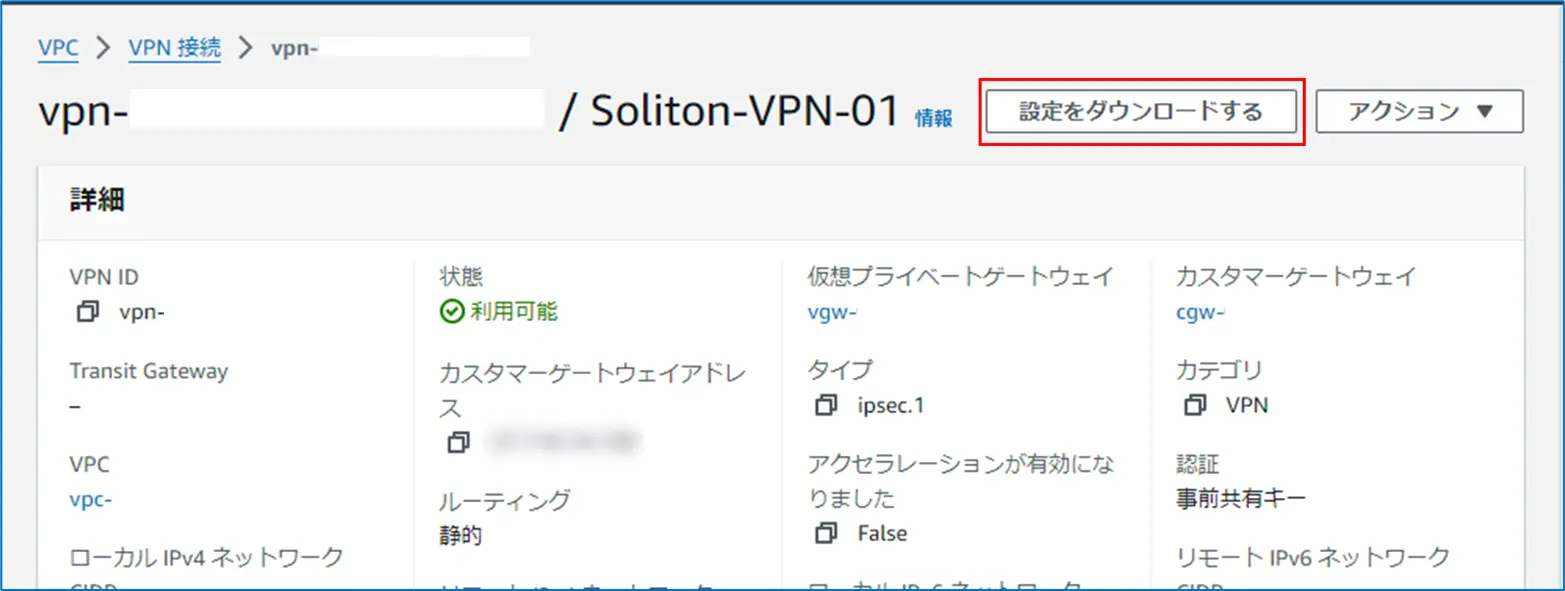

VPN接続に必要な設定のサンプル、パスワードは「設定をダウンロードする」よりダウンロードしたファイルに記載されています。

ダウンロードしたファイルを開き情報を確認しながらオンプレVPN機器でVPN設定を行います。
VPN設定に必要な情報はダウンロードしたファイルにすべて記載されています。

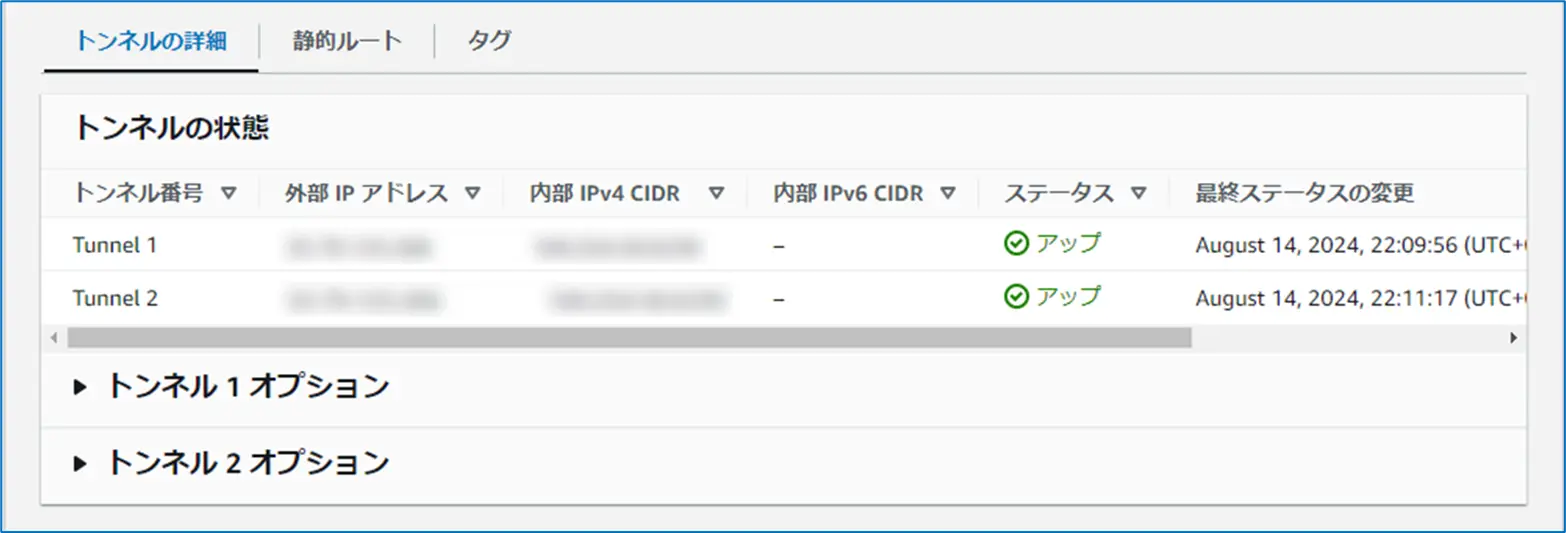

オンプレVPN機器でVPN設定後、「トンネルの詳細」を確認しステータスがアップになっていることを確認します。

プライベートルートテーブルの編集②

プライベートルートテーブルの編集②を行います。

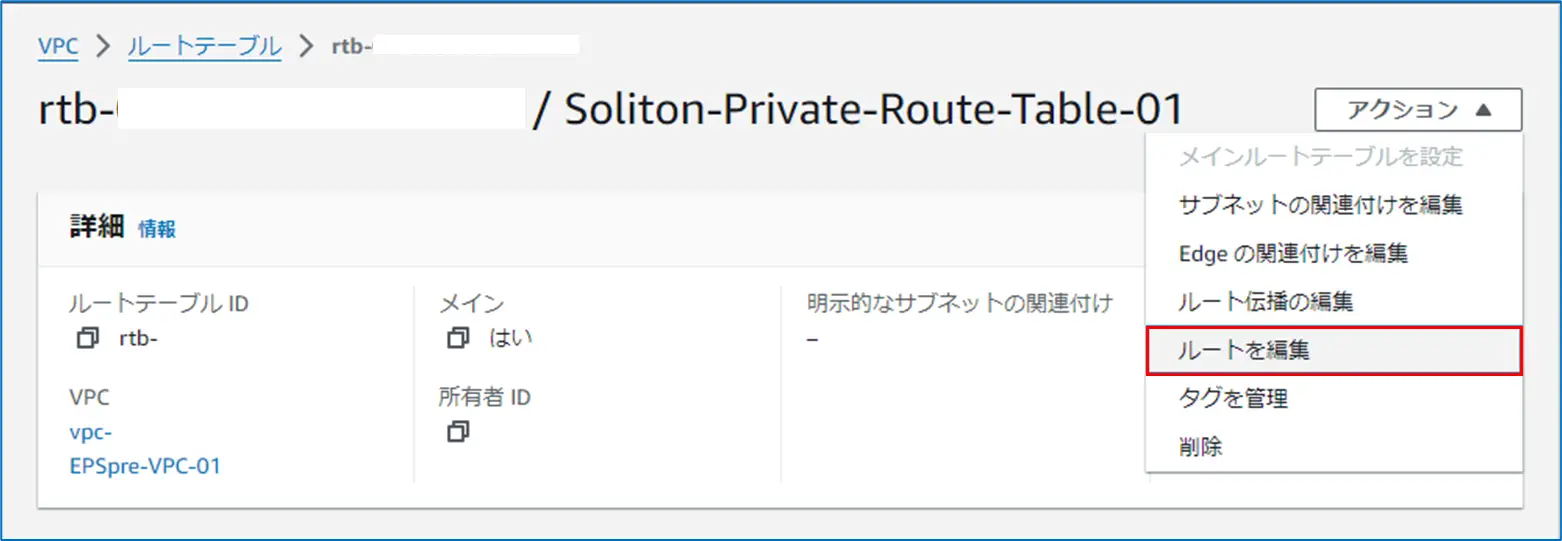

1. [Private Route Tableの編集① ]で名前を付けたルートテーブルを選択し、右上の「アクション」から「ルートの編集」クリックします。

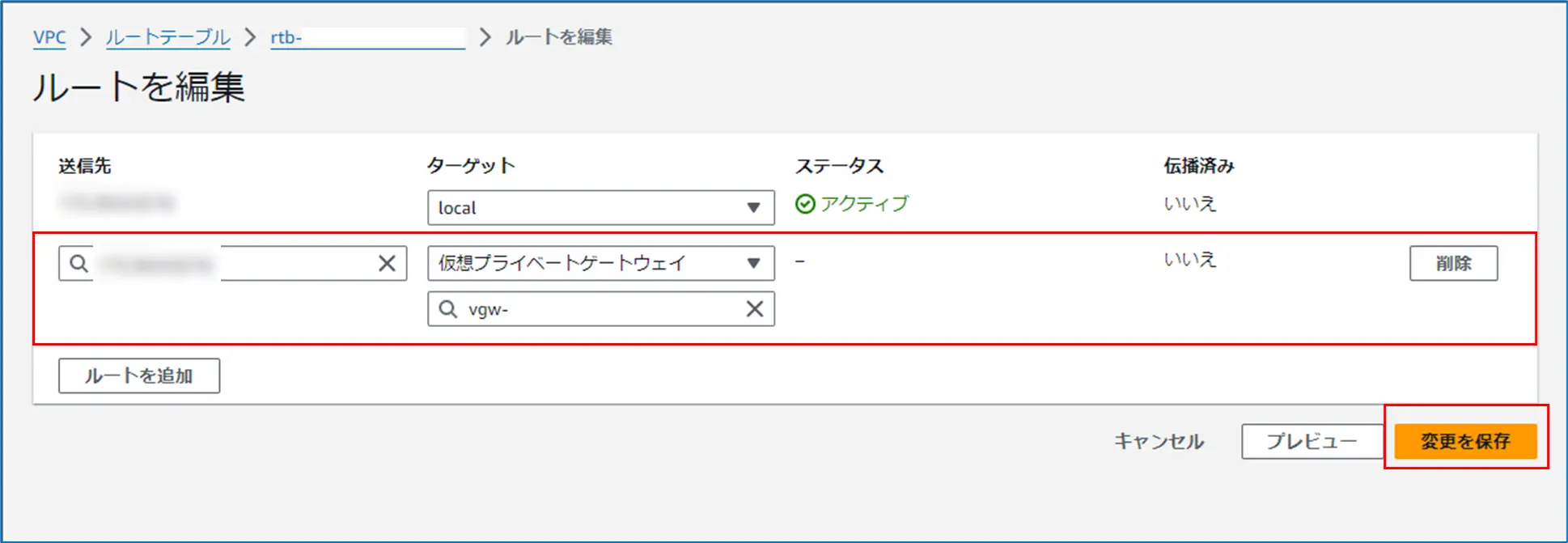

2. 「ルートを追加」をクリックし、ルートを追加します。

   送信先	社内ネットワークのIPアドレス範囲
   ターゲット	作成した仮想プライベートゲートウェイ

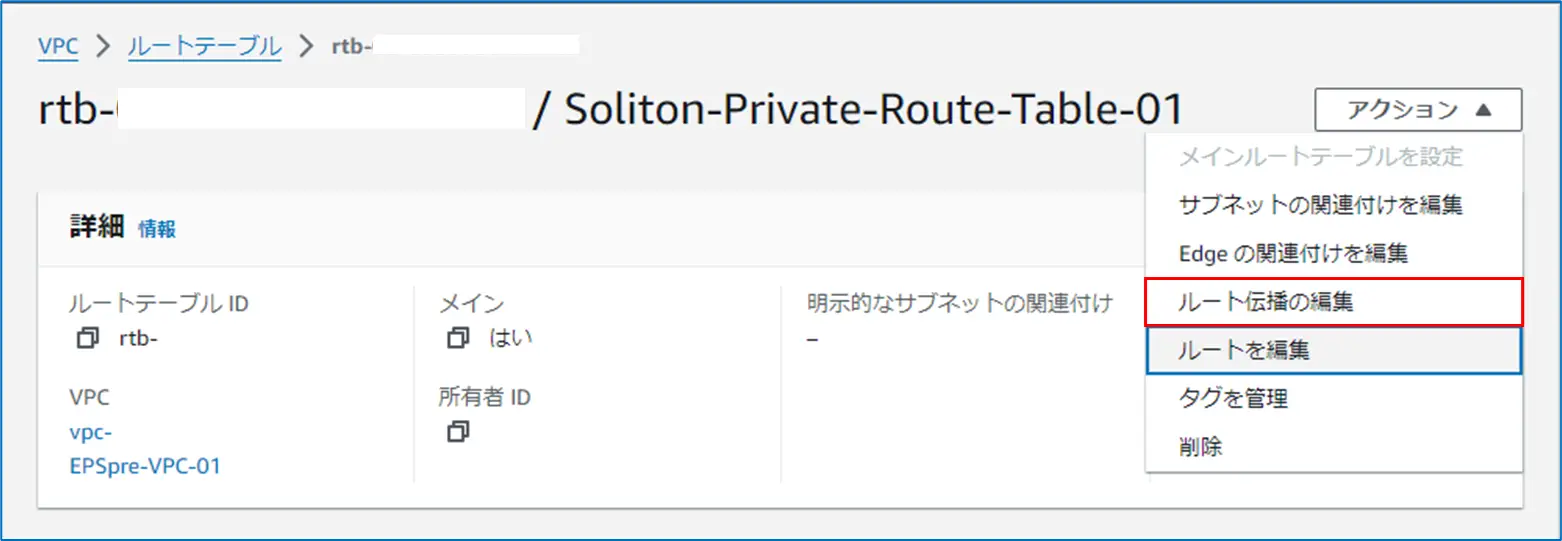

3. 右上の「アクション」から「ルート伝播の編集」をクリックします。

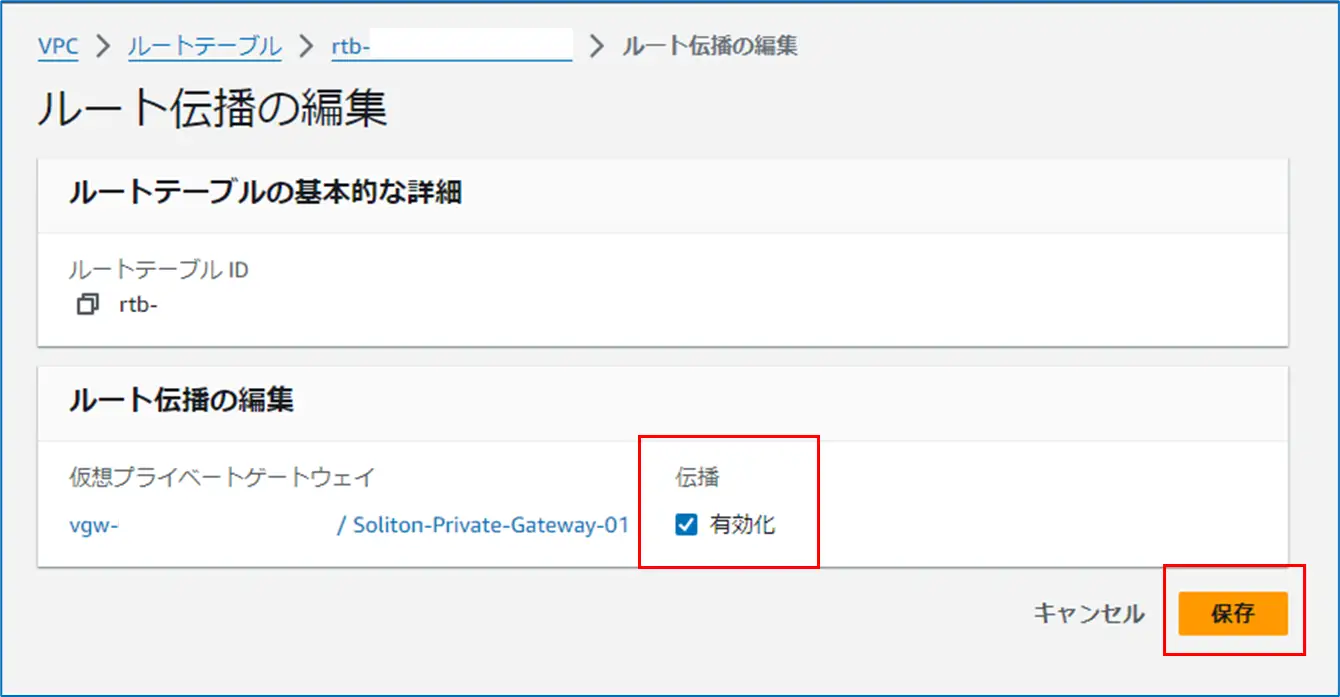

4. [ルート伝播の編集]にて、ルート伝播を有効化します。

以上でプライベートルートテーブの編集②が完了しました。
これで社内ネットワークとAWS間でVPN接続が可能になりました。

※この構成例では、インターネットとの通信は考慮されていません。
※インターネットとの通信を行う場合は、必要な通信ができるようにネットワーク設定を構成してください。

【仮想マシンの構築】EPSの構築

ここからはEPSの構築方法を記載します。
まず、EPSをEC2上にデプロイするための準備をします。

Simple Storage Service（S3）の作成

EPSのイメージファイル(VMDKファイル)をAWSへアップロードして保存するためのS3バケットを作成します。
必要な権限（ポリシー）：AmazonS3FullAccess
すでにS3バケットがある場合は、スキップしてください。

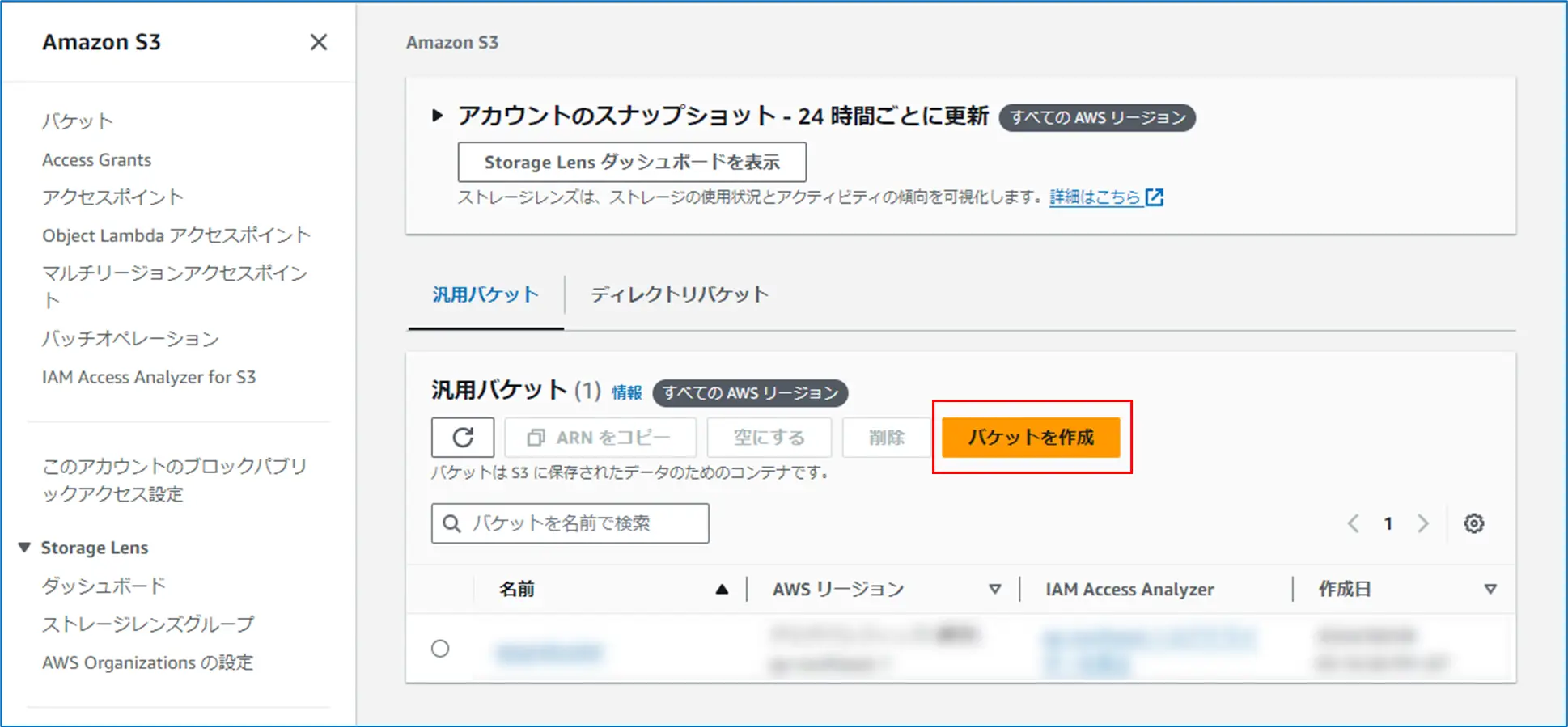

1. 「パケットを作成」をクリックします。

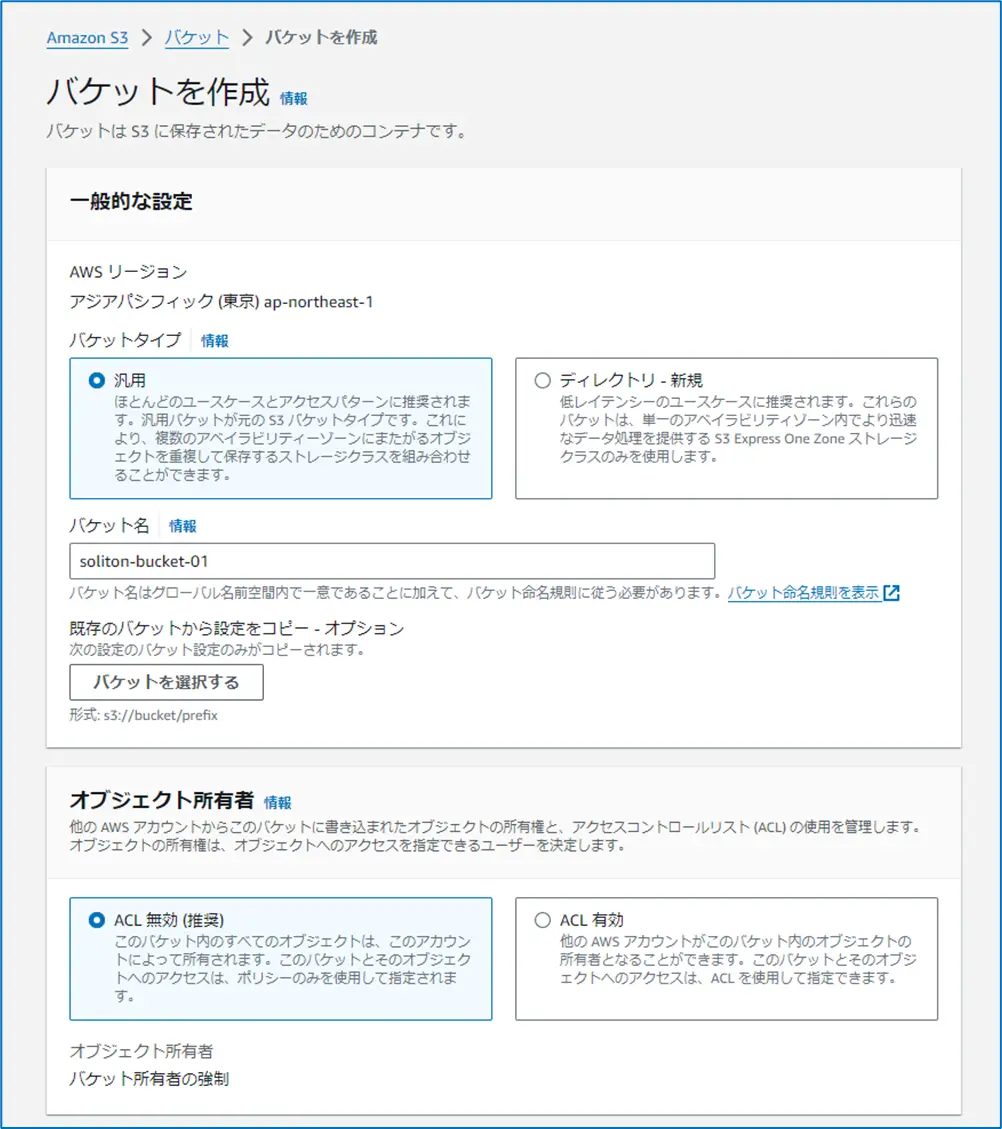

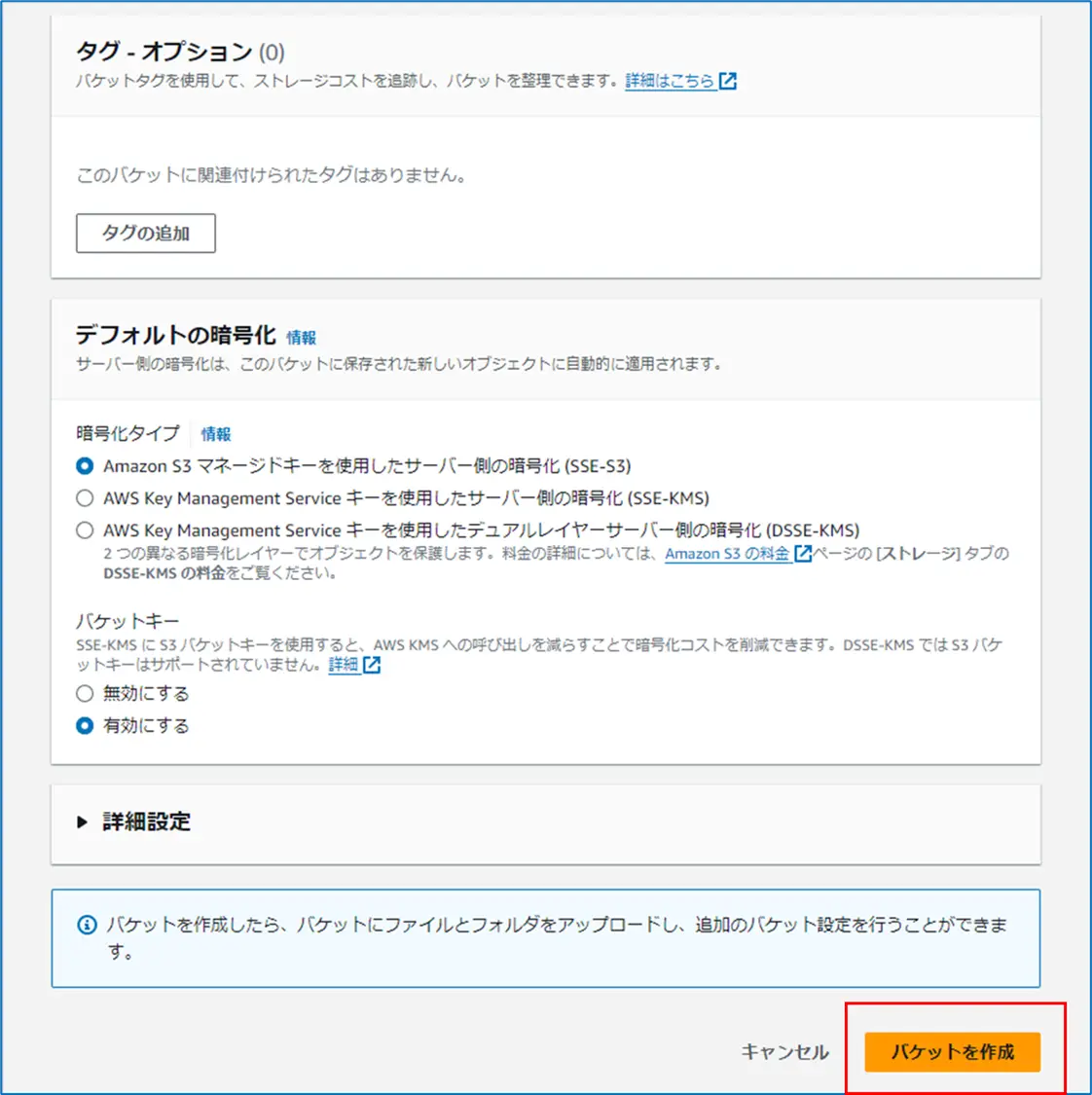

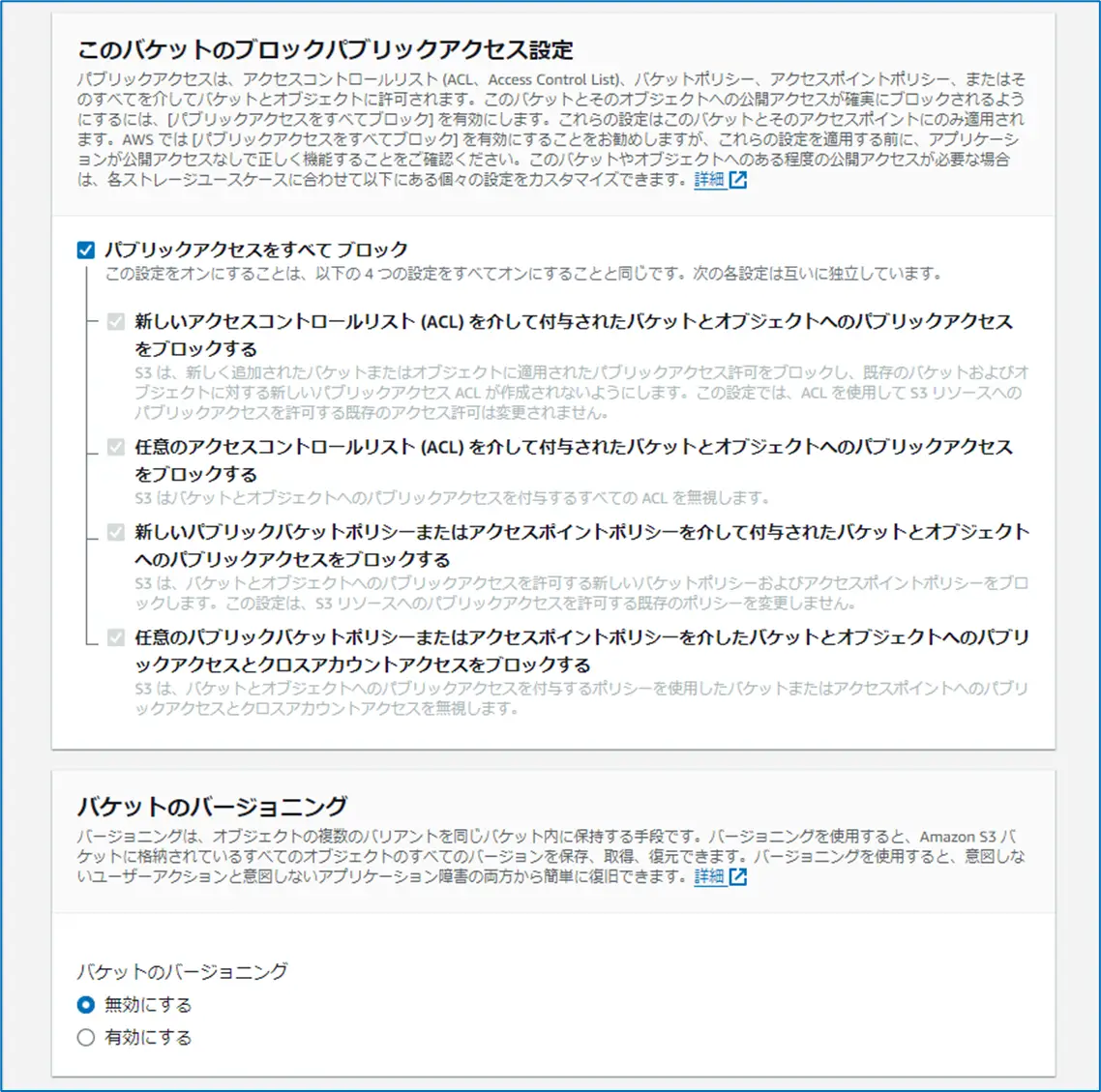

2. バケットを作成します。
   バケット名はグローバルで一意である必要があります。

以上でS3の作成は完了しました。

VMDKファイルのインポートに必要なポリシー、ロールの作成

必要な権限（ポリシー）：IAMFullAccess

1. まず、VMDKファイルインポート用のポリシーを作成します。

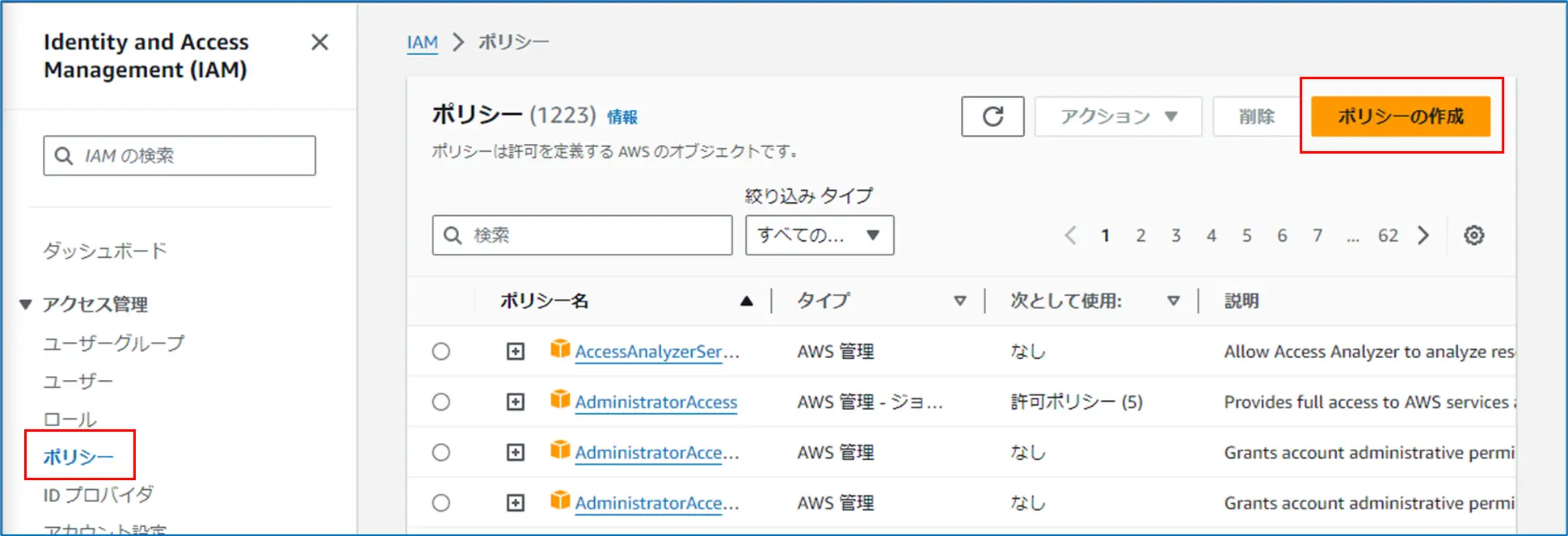

   「IAM」を開き、左側メニューの「ポリシー」をクリックし、画面を表示後、右上の「ポリシーの作成」をクリックします。
2. ポリシーエディタは「JSON」を選択し、JSONの内容を以下に書き換えます。
   書き換え後、「次へ」をクリックします。
   # "your-s3-bucket-name"には先ほど作成したバケット名に書き換えます。{
   "Version":"2012-10-17",
   "Statement":[
      {
         "Effect": "Allow",
         "Action": [
            "s3:GetBucketLocation",
            "s3:GetObject",
            "s3:ListBucket"
         ],
         "Resource": [
            "arn:aws:s3:::your-s3-bucket-name",
            "arn:aws:s3:::your-s3-bucket-name/*"
         ]
      },
      {
         "Effect": "Allow",
         "Action": [
            "ec2:ModifySnapshotAttribute",
            "ec2:CopySnapshot",
            "ec2:RegisterImage",
            "ec2:Describe*"
         ],
         "Resource": "*"
      }
   ]
}

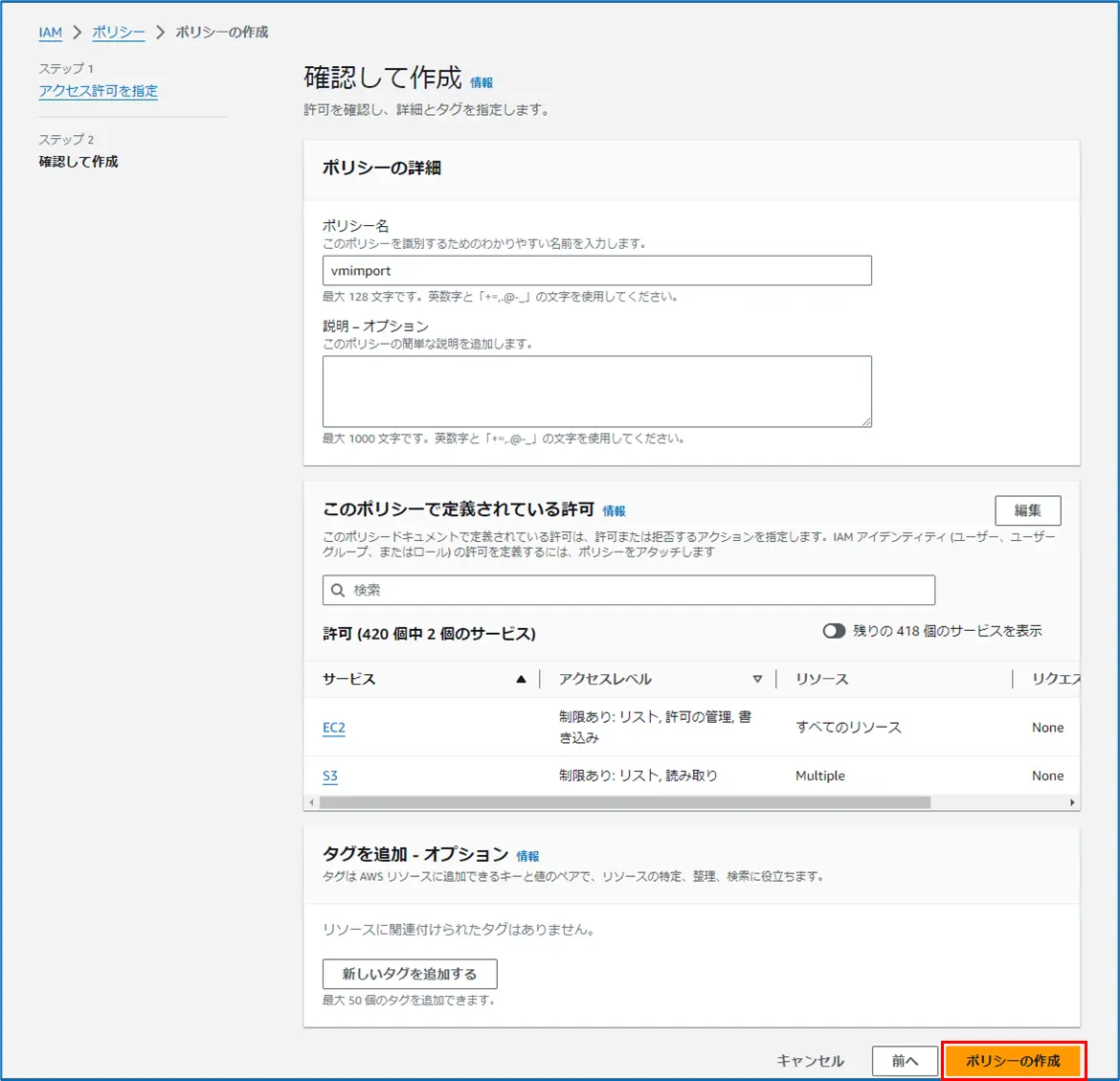

3. ポリシー名を入力し、「ポリシーの作成」をクリックします。
4. 次に、VMDKファイルインポート用のロールを作成します。

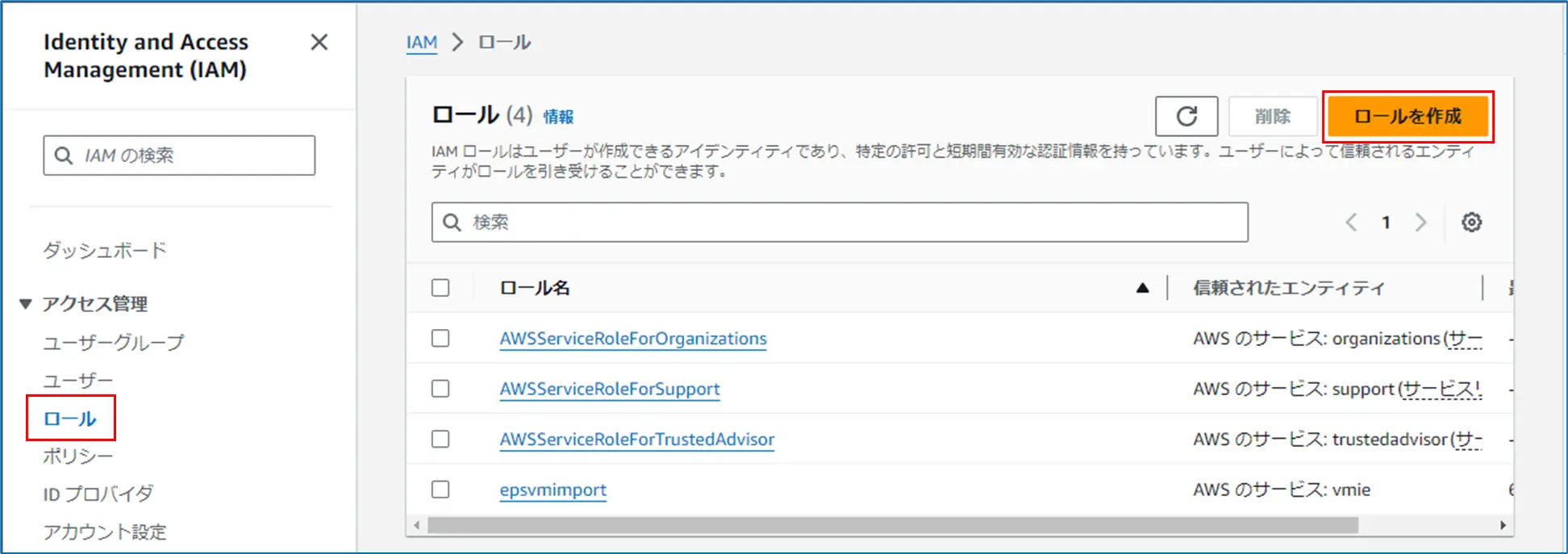

   「IAM」を開き、左側メニューの「ロール」をクリックし、画面を表示後、右上の「ロールを作成」をクリックします。
5. [信頼されたエンティティタイプ]で「カスタム信頼ポリシー」を選択します。
   カスタム信頼ポリシーで、JSONの内容を以下に書き換えます。
   書き換え後、「次へ」をクリックします。

   {
      "Version": "2012-10-17",
      "Statement": [
         {
            "Effect": "Allow",
            "Principal": { "Service": "vmie.amazonaws.com" },
            "Action": "sts:AssumeRole",
            "Condition": {
               "StringEquals":{
                  "sts:Externalid": "vmimport"
               }
            }
         }
      ]
   }

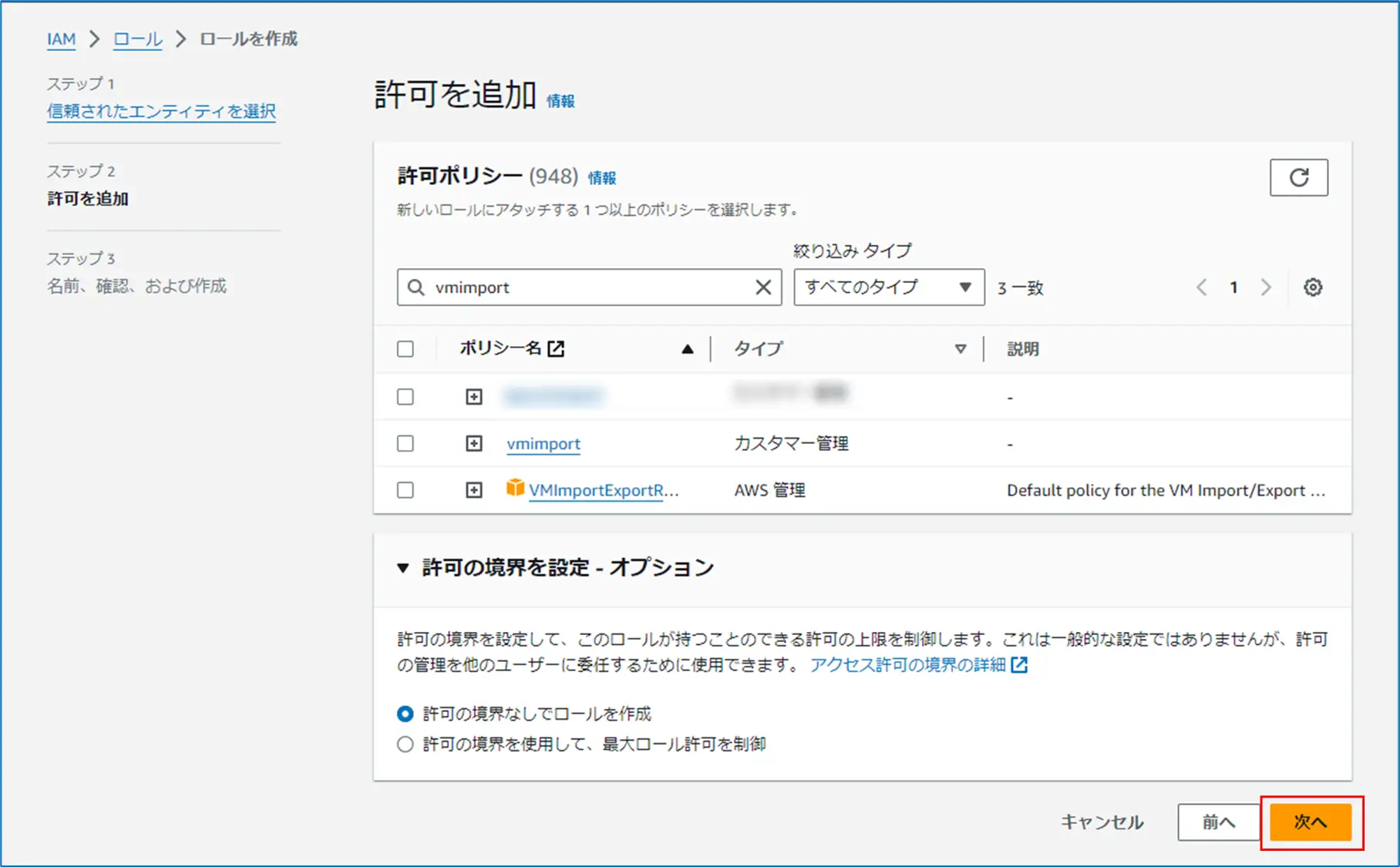

6. [許可ポリシー]で先ほど作成したインポート用のポリシーを検索し、選択します。
   [許可の境界を設定]では、「許可の境界なしでロールを作成」を選択します。
   選択後、「次へ」をクリックします。

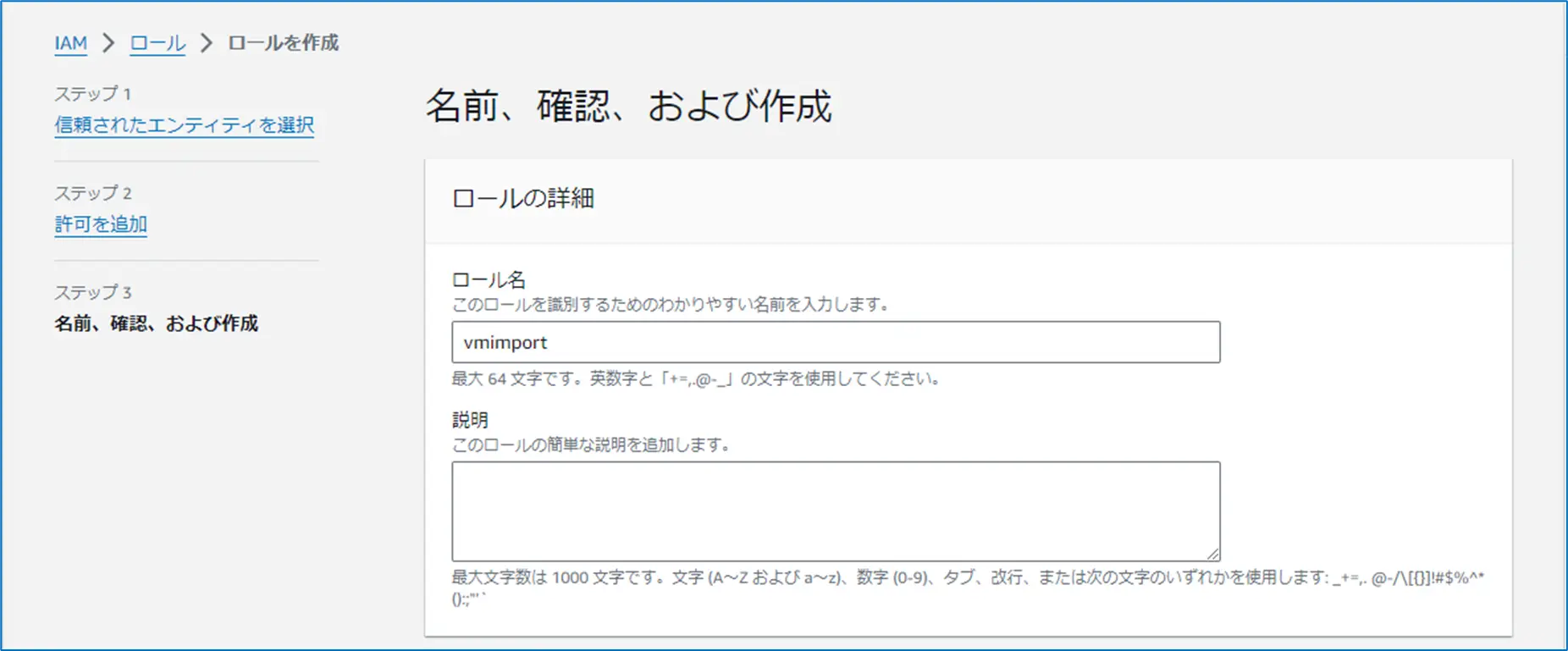

7. ロール名を入力します。
   ロール名を入力後、「ロールを作成」をクリックします。


以上でインポート用のポリシー、ロールの作成が完了しました。

S3にVMDKファイルをアップロード

S3にEPSのVMDKファイルをアップロードします。
必要な権限（ポリシー）：AmazonS3FullAccess
※VMDKファイルは、保守契約者専用サービス(Soliton Cloud Ocean Service)を通じて、AWS版EPSをご契約のお客様にダウンロード提供されます。

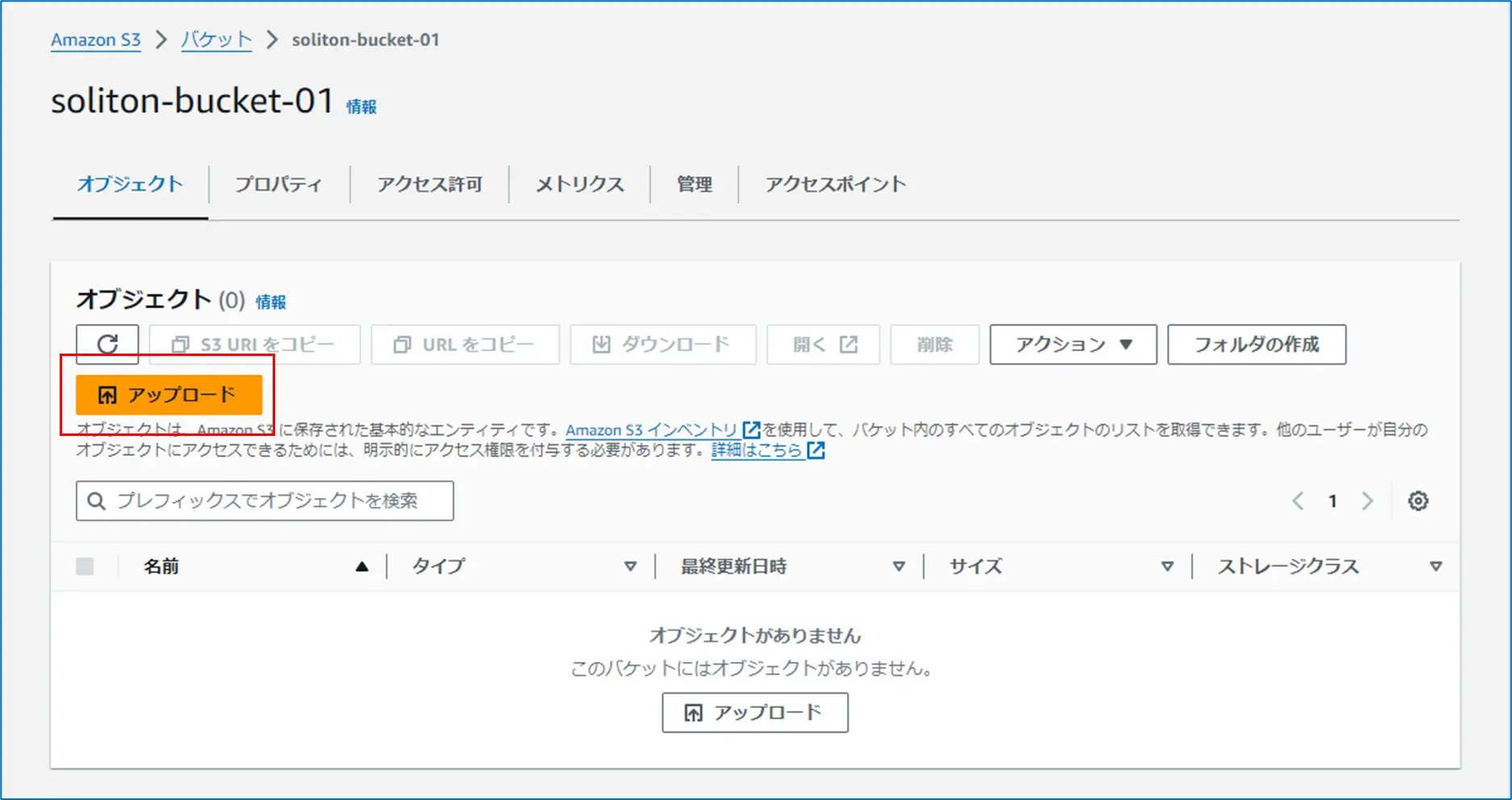

1. 先ほど作成したバケットを選択し、「アップロード」をクリックします。

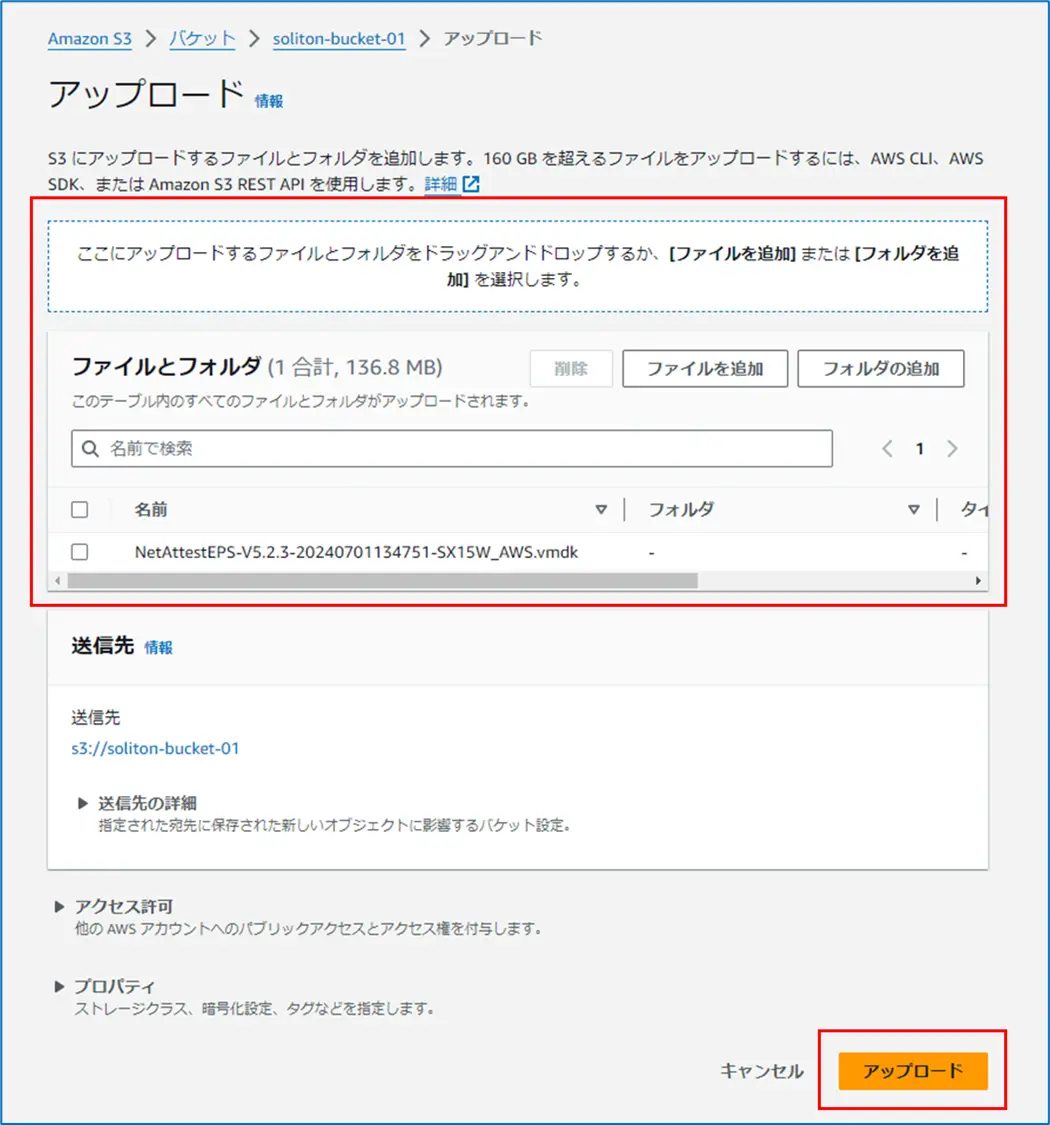

2. 「ファイルを追加」をクリックし、EPSのVMDKファイルを選択しアップロードします

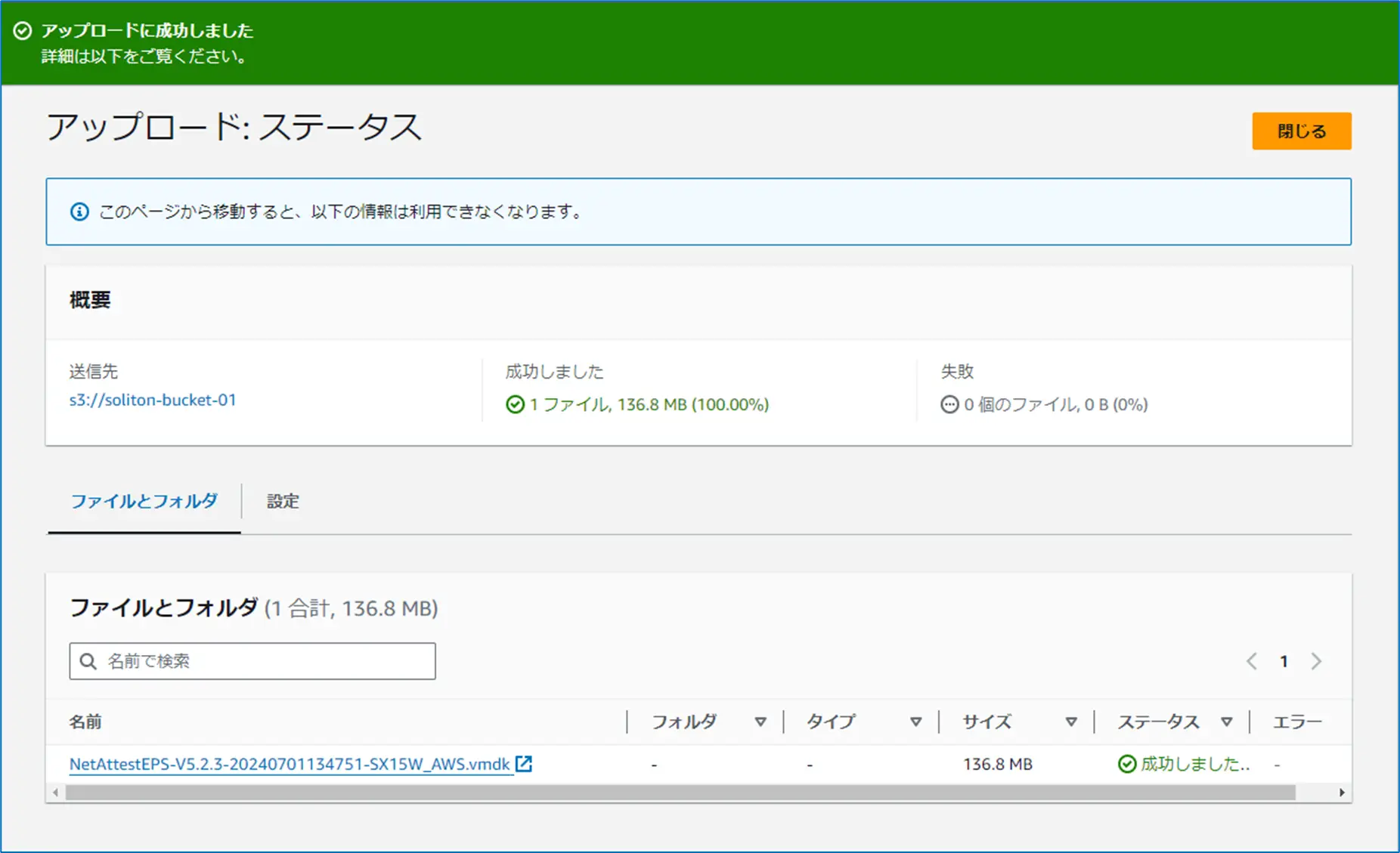

3. アップロードが完了しました。

以上でS3へEPSのVMDKファイルのアップロードが完了しました。

アップロードしたVMDKファイルからAMIを作成

CloudShellを利用してAMIの登録を行います。
必要な権限（ポリシー）：
・AmazonEC2FullAccess
・AmazonS3FullAccess
・AWSCloudShellFullAccess
・IAMFullAccess

1. CloudShellを開きます。

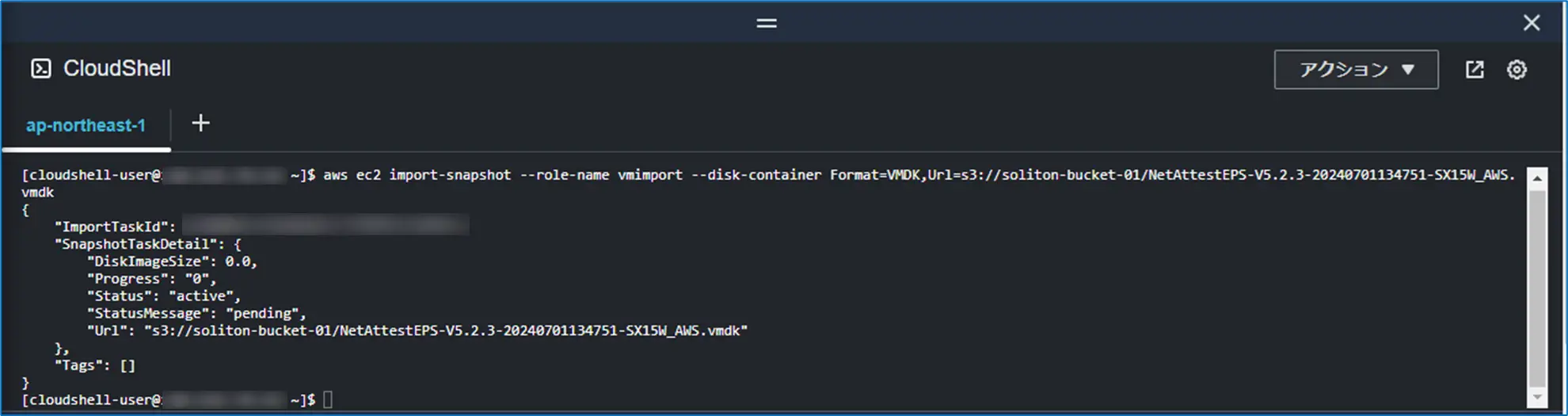

   次のコマンドを実行し、VMDKファイルをスナップショットとしてインポートします。
   コマンド後に表示されるJSONから "SnapshotId" および "ImportTaskId" の値は後ほど使うため控えておきます。
   # ロール名を設定した"vmimport"以外の名前で作成した場合は、--role-nameオプションのロール名を変更します。

   $ aws ec2 import-snapshot --role-name vmimport --disk-container Format=VMDK,Url=s3://<S3バケット名>/<VMDKファイル名>


   進捗は以下のコマンドで進捗を確認できます。
   スナップショットへの変換が完了するまで4、5分ほどかかります。
   # Statusに、処理中の間は "Pending"、完了すると "conpleted"、エラー時は "deleted" と表示されます。

   $ aws ec2 describe-import-snapshot-tasks --import-task-ids <ImportTaskId>

2. 次のコマンドを実行し、スナップショットをAMIとして登録します。

   $ aws ec2 register-image --name <任意のAMI名> --virtualization-type hvm --architecture x86_64 --boot-mode legacy-bios --ena-support --imds-support v2.0 --root-device-name /dev/sda1 --block-device-mappings DeviceName=/dev/sda1,Ebs={SnapshotId="<SnapshotId>"}

3. EC2を開きます。

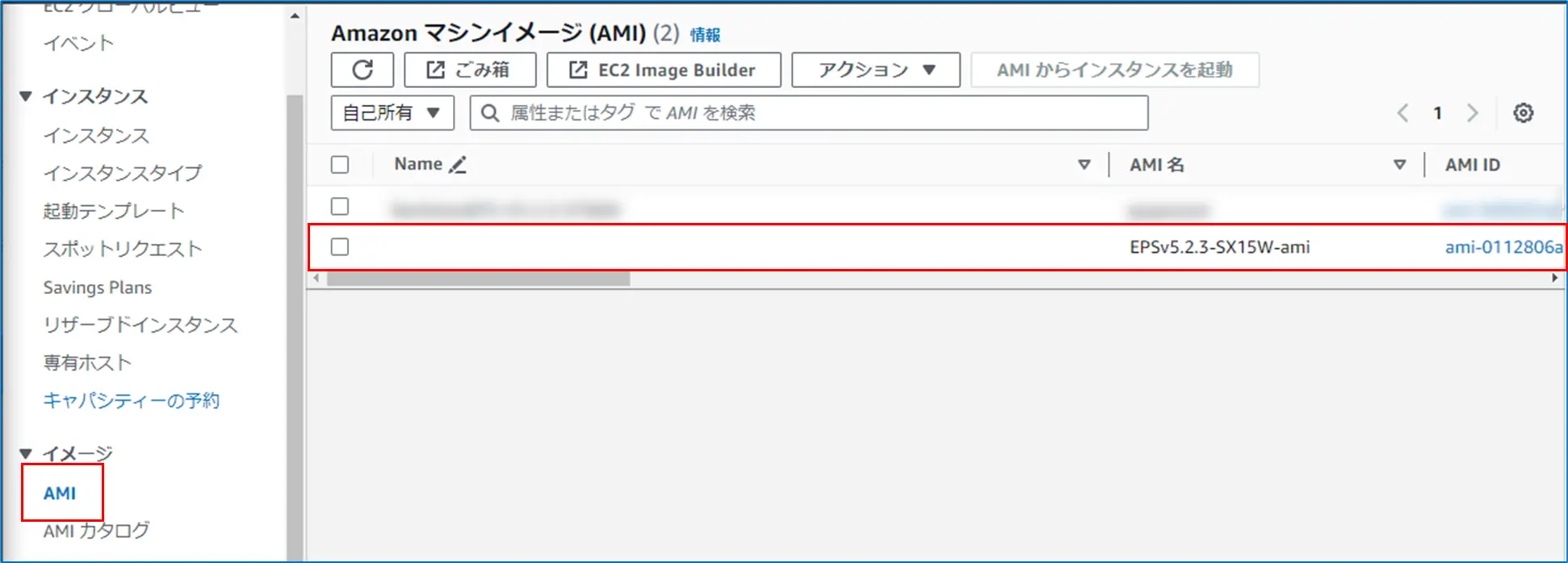

   左側メニューの「AMI」をクリックし、先ほど登録したAMIが存在することを確認してください。

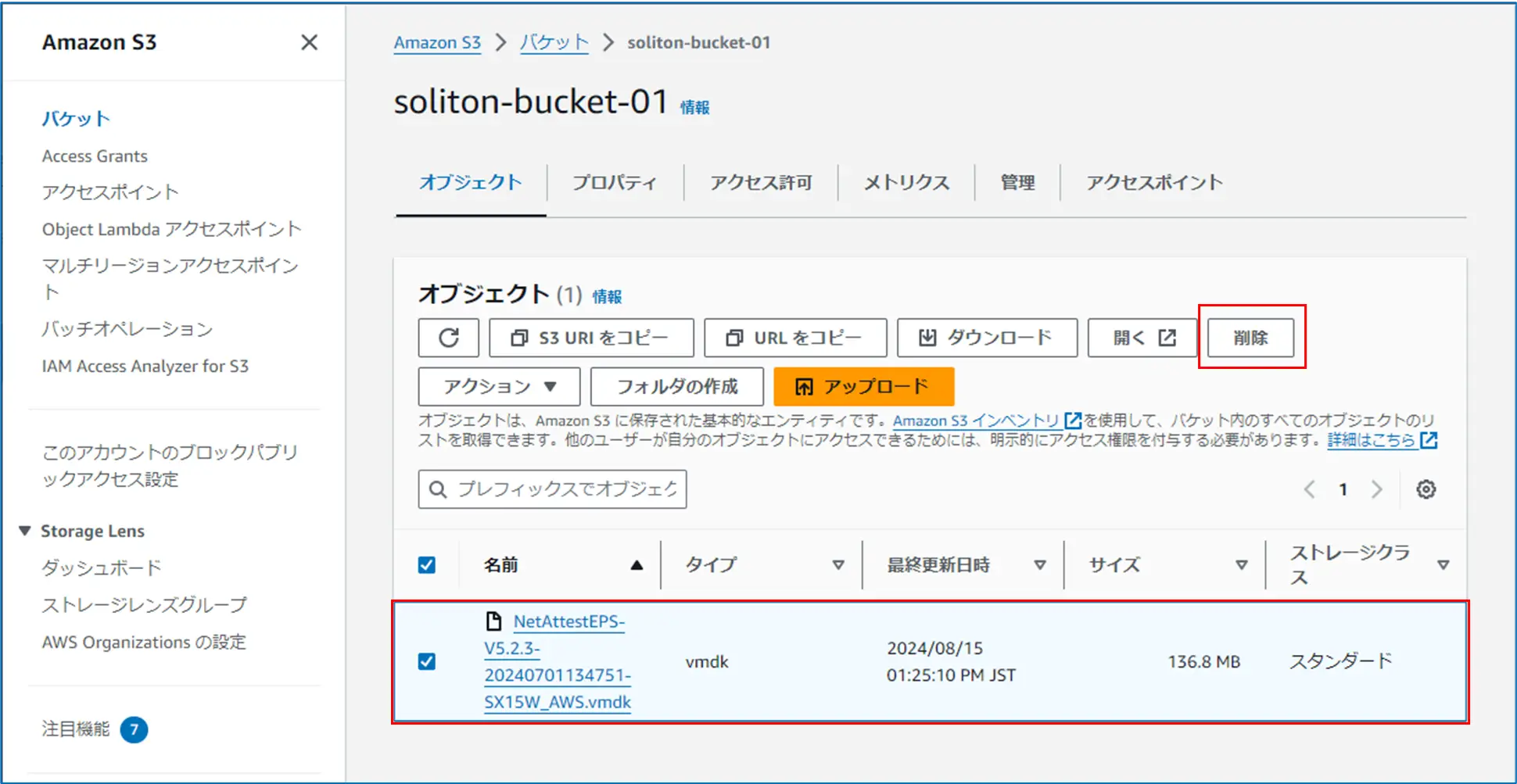

4. AMIの登録が完了したら、S3にアップロードしたVMDKファイルは不要なので、削除します。

EC2 インスタンスにEPSを作成

1. EC2を開きます。

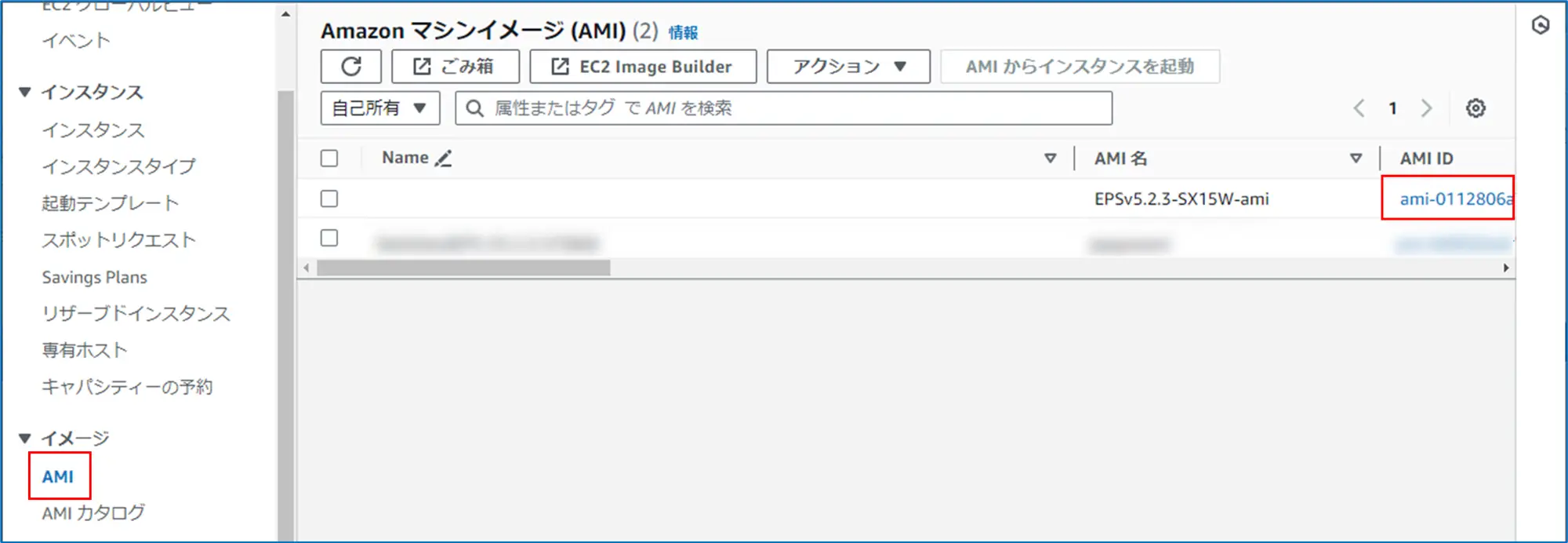

   左側メニューの「AMI」をクリックし、先ほど登録したAMIの「AMI ID」をクリックします。

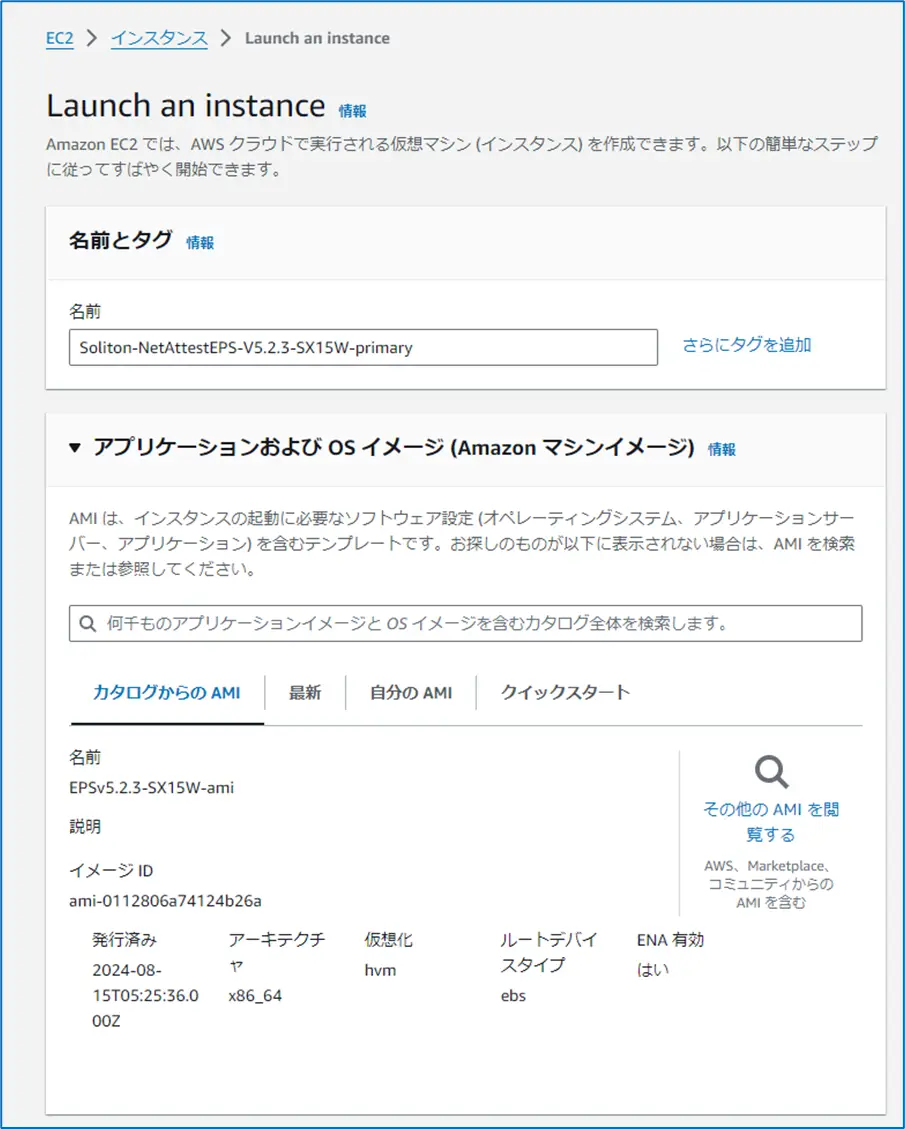

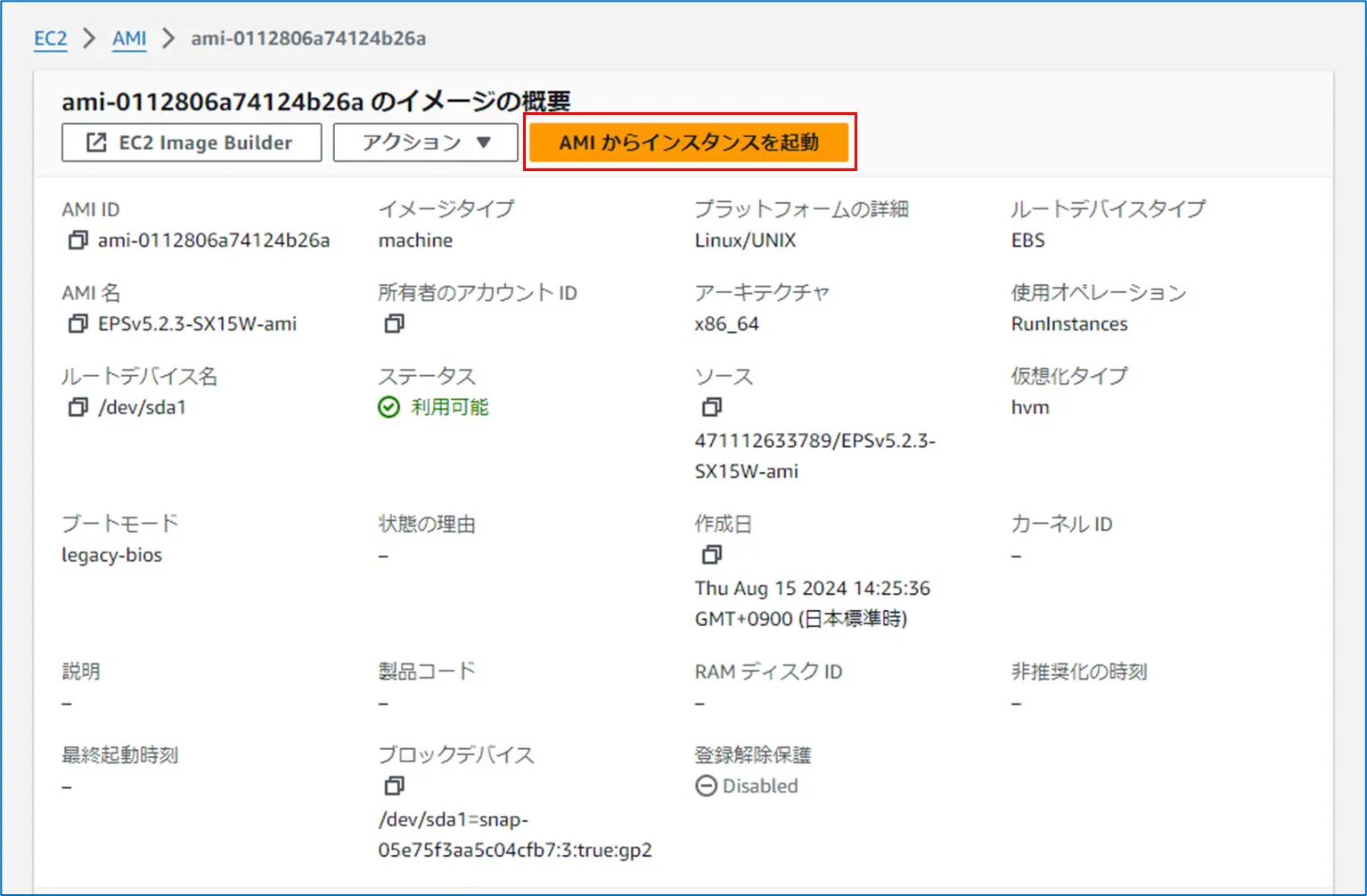

2. 「AMIからインスタンスを起動」をクリックします。
3. EPSを作成します。

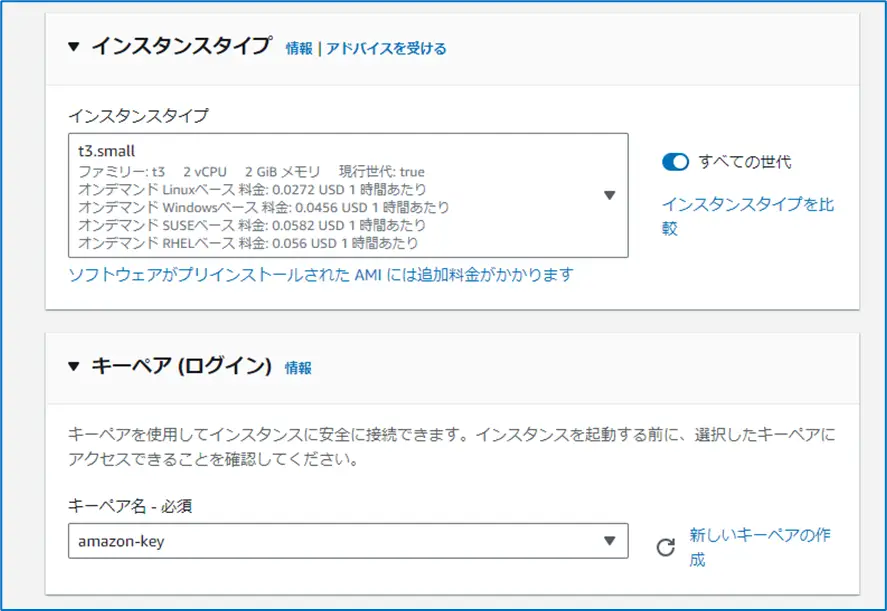

   インスタンスタイプはモデルごとに異なりますので、適切なインスタンスタイプを選択して下さい。

   モデル番号	EPS-SX15A-W	EPS-ST06A-W	EPS-DX05A-W
   OSディスク	3GiB
   インスタンスタイプ	t3.small  - vCPU数：2  - RAM：2GiB	m6i.large  - vCPU数：2  - RAM：8GiB	m6i.xlarge  - vCPU数：4  - RAM：16GiB
   データディスク	-	-	96GiB
   ネットワークインターフェース数	1

   ※弊社動作確認済み環境です。

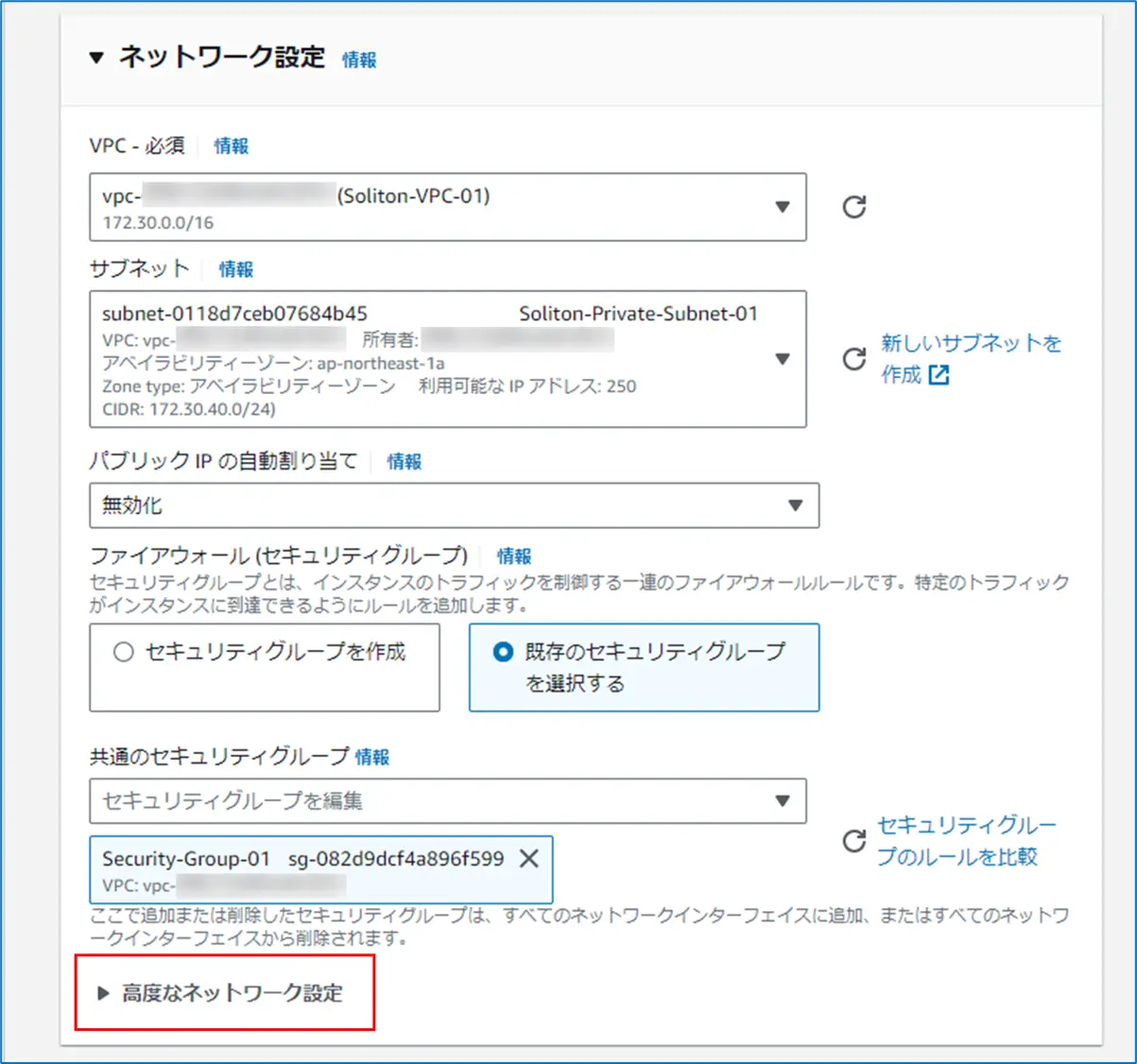

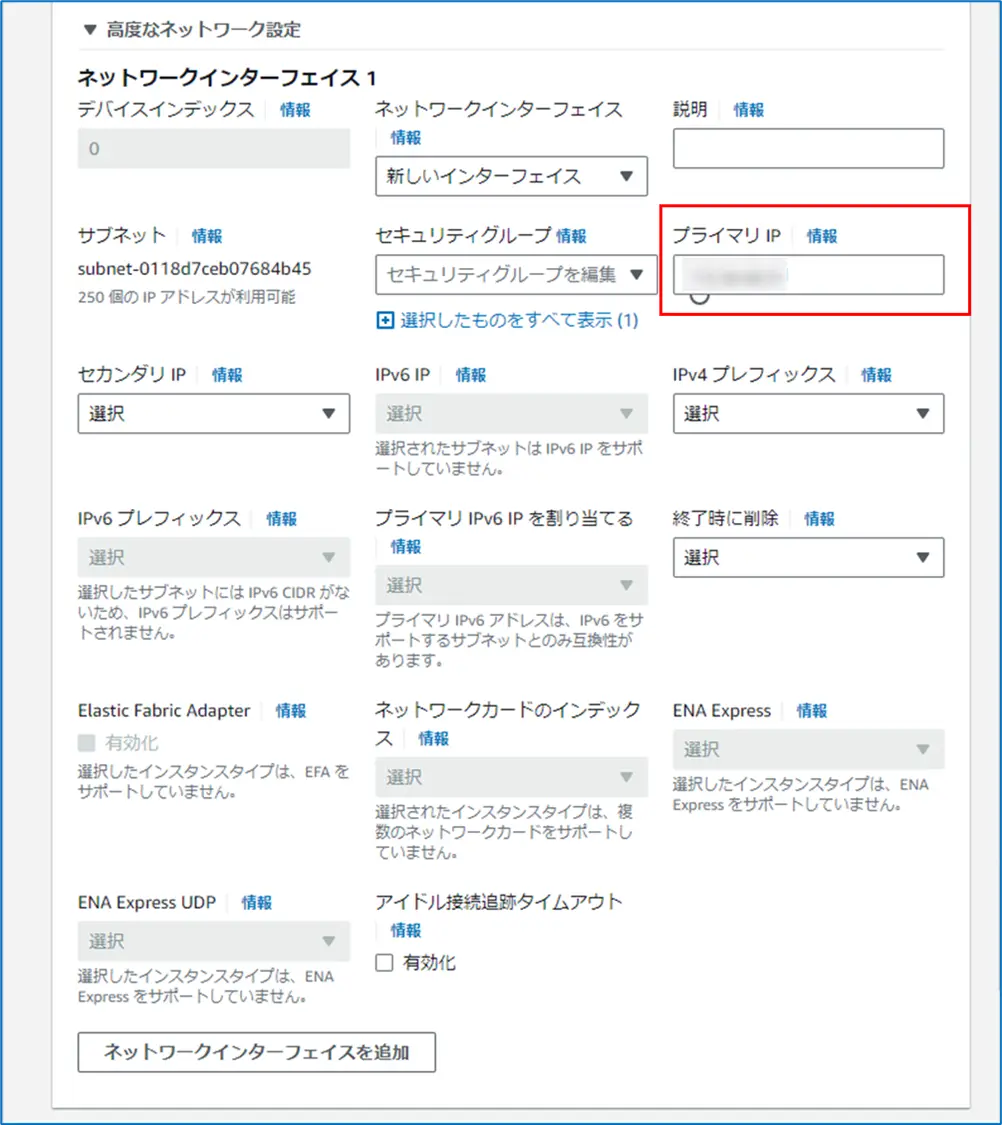

   「高度なネットワーク設定」をクリックし、EPSにプライベートIPアドレスを割り当てます。

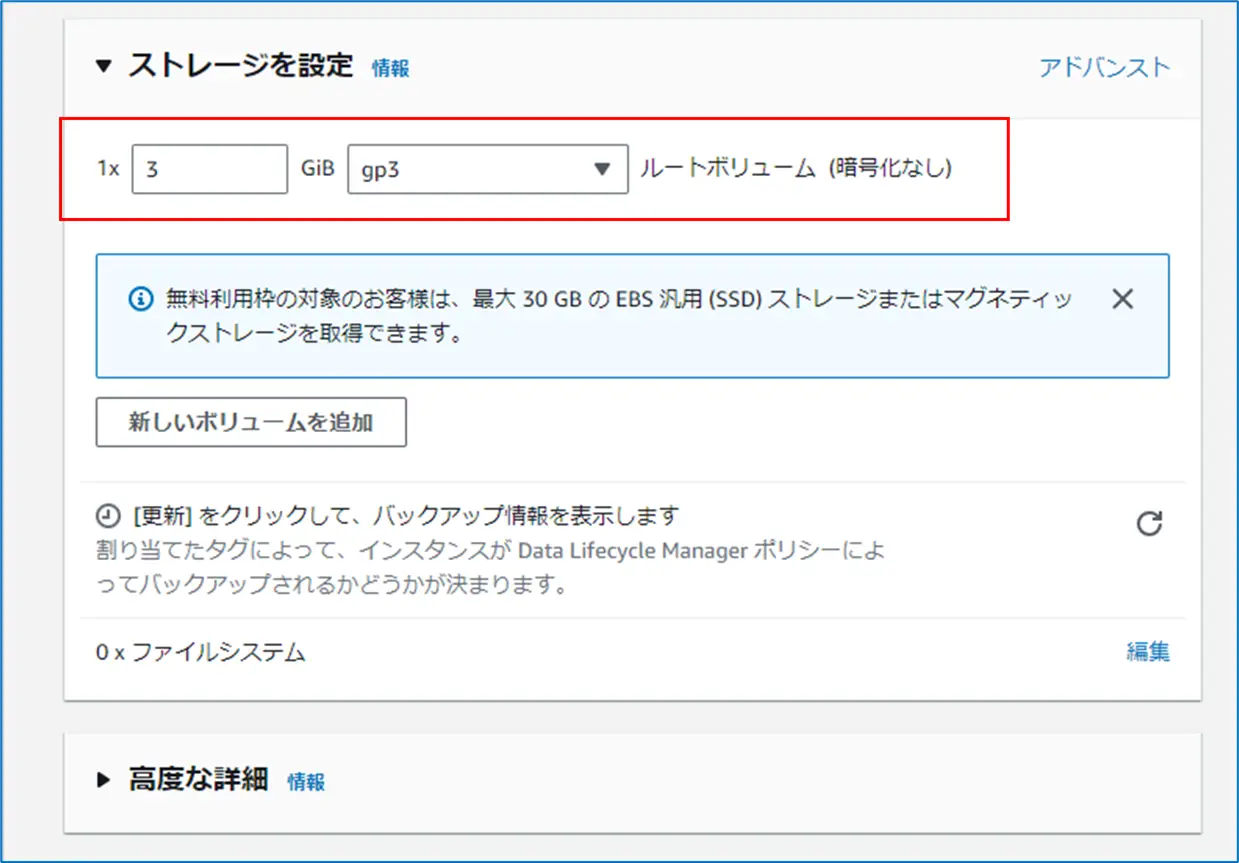

   [ストレージを設定]では「gp3」を選択します。

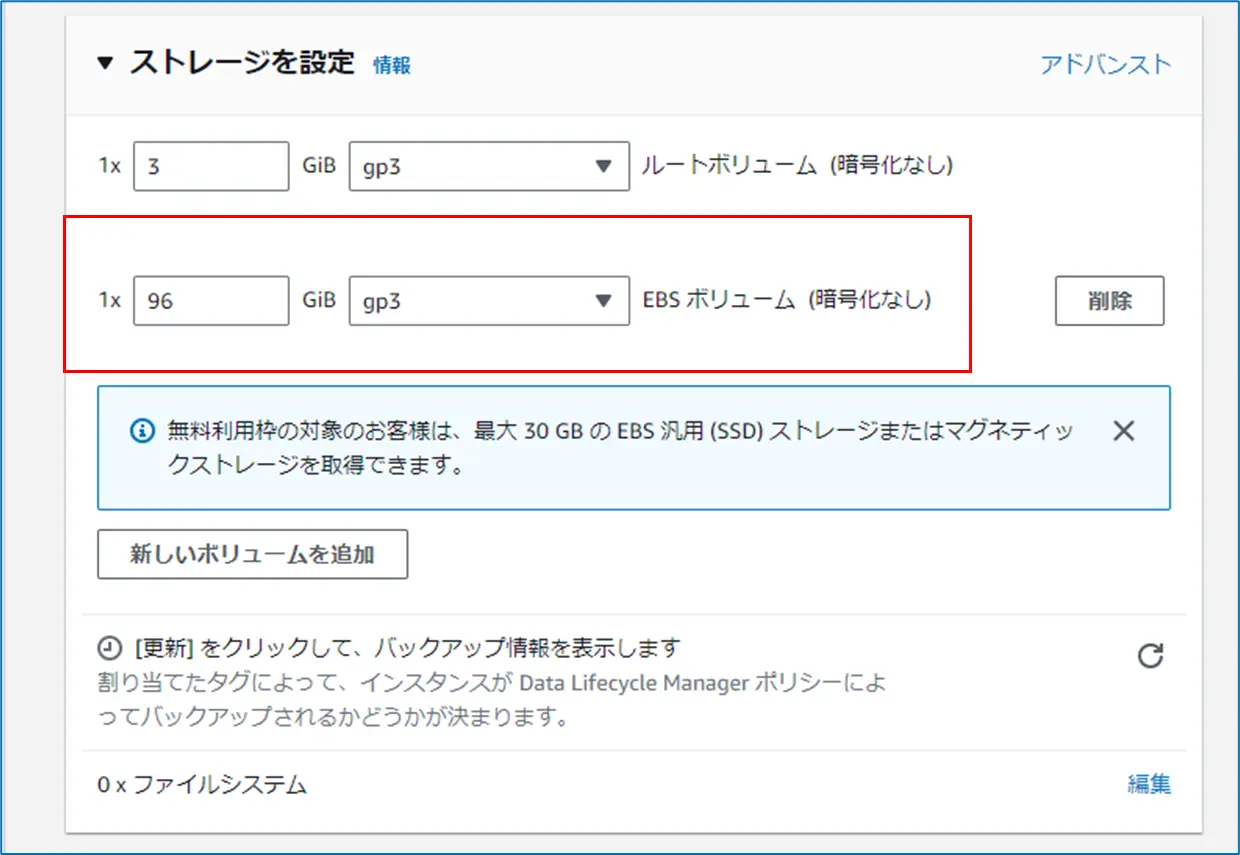

   DX05モデルの場合、データディスクの追加を行います。
   「新しいボリュームを追加」をクリックし、96GiBを追加してください。

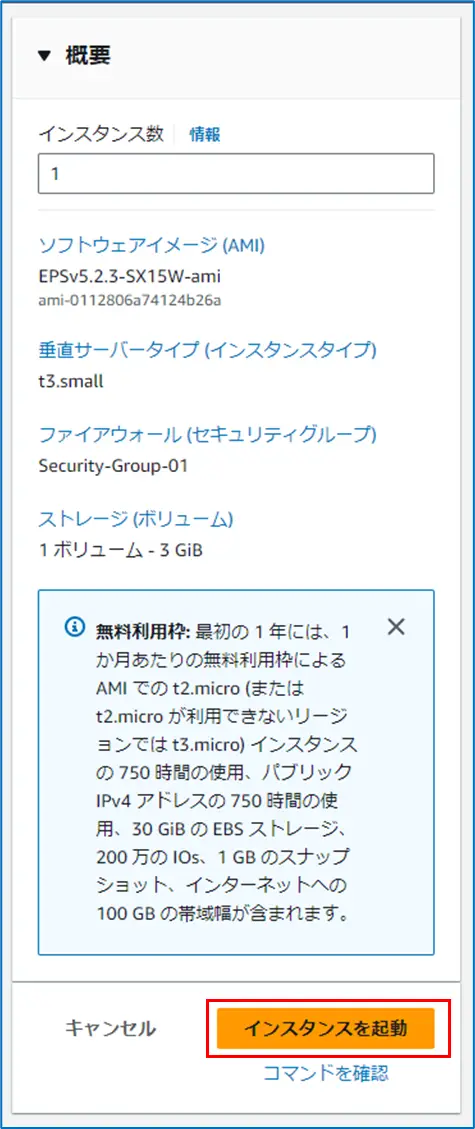

   設定後、「インスタンスを起動」をクリックします。

以上でEPSの作成が完了しました。

EPSの管理画面へアクセス

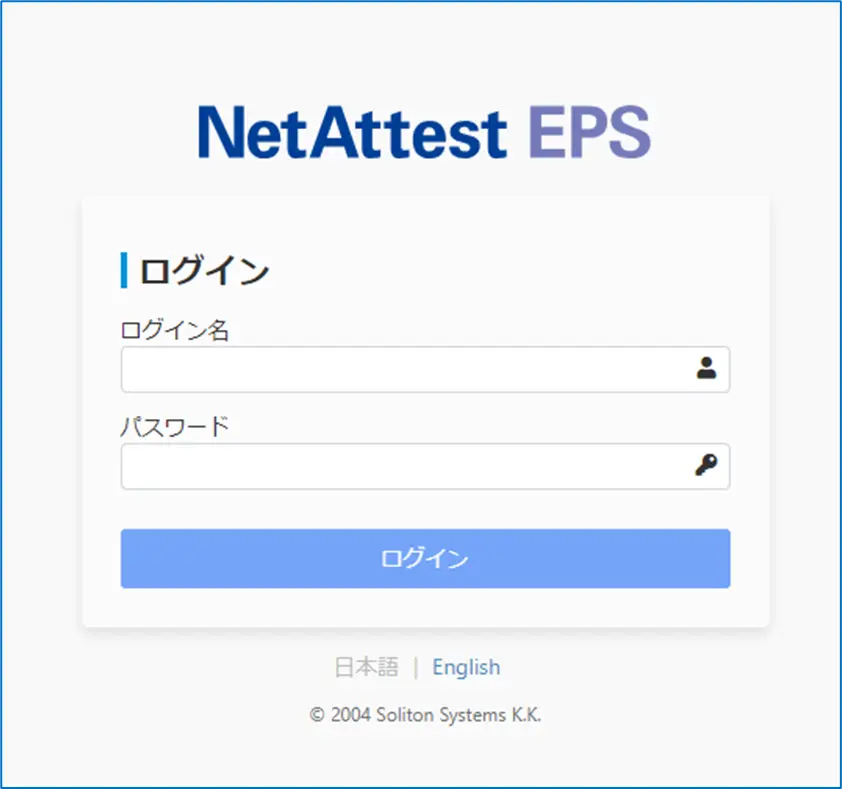

Webブラウザ（Google Chrome もしくは Microsoft Edge）のアドレスバーに先ほど設定したプライベートIPアドレスを入力し、EPSの管理画面にアクセスできることを確認してください。（接続時にセキュリティ警告が表示されますが無視してください。）

⚠ 利用上の注意

AWS上にDX05モデルを構築する場合、

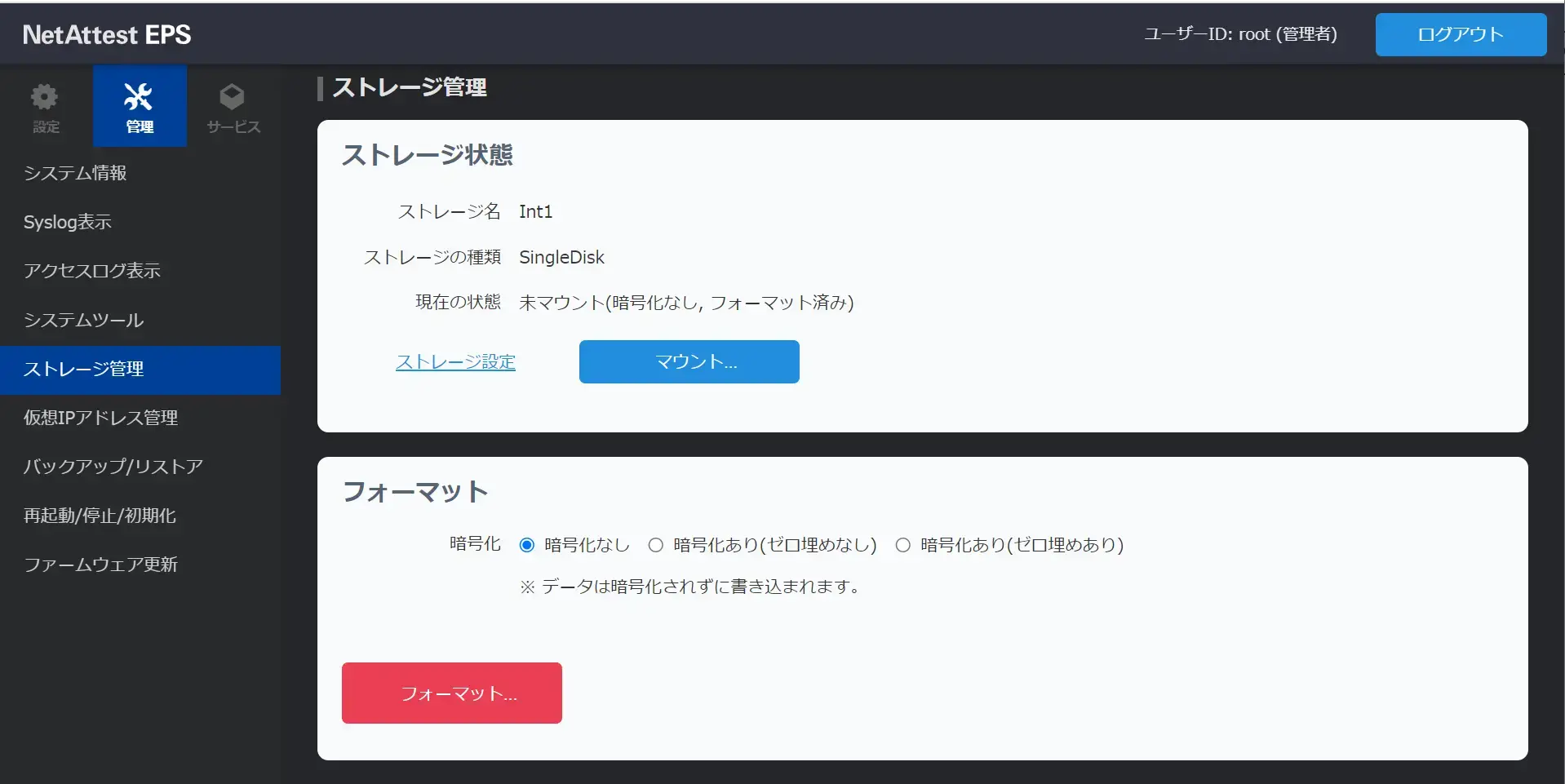

仮想マシンを起動後、EPSのシステム管理ページの「管理 > ストレージ管理」ページでフォーマットおよびマウントを行ってシステム再起動してください。

その他

AMIは無料ですが、元となるスナップショットの容量には料金が発生します。
EPSを作成した後、不要になったAMIやスナップショットは削除してください。

AMIを削除する

EC2を開きます。
左側メニューの「AMI」をクリックし、作成したAMIを選択してください。

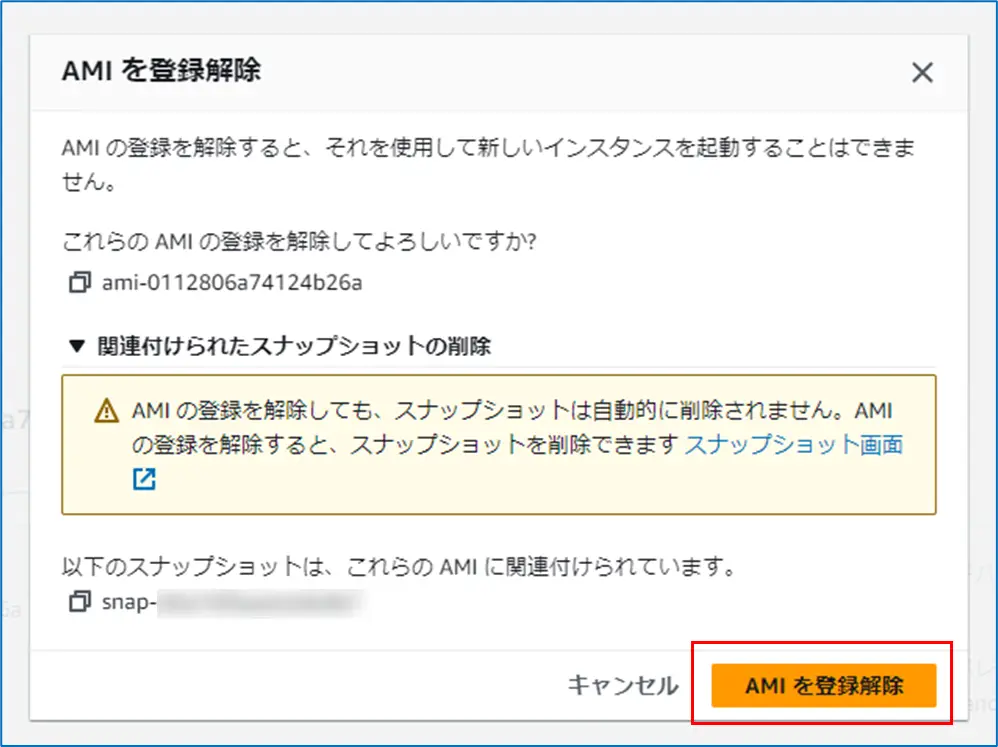

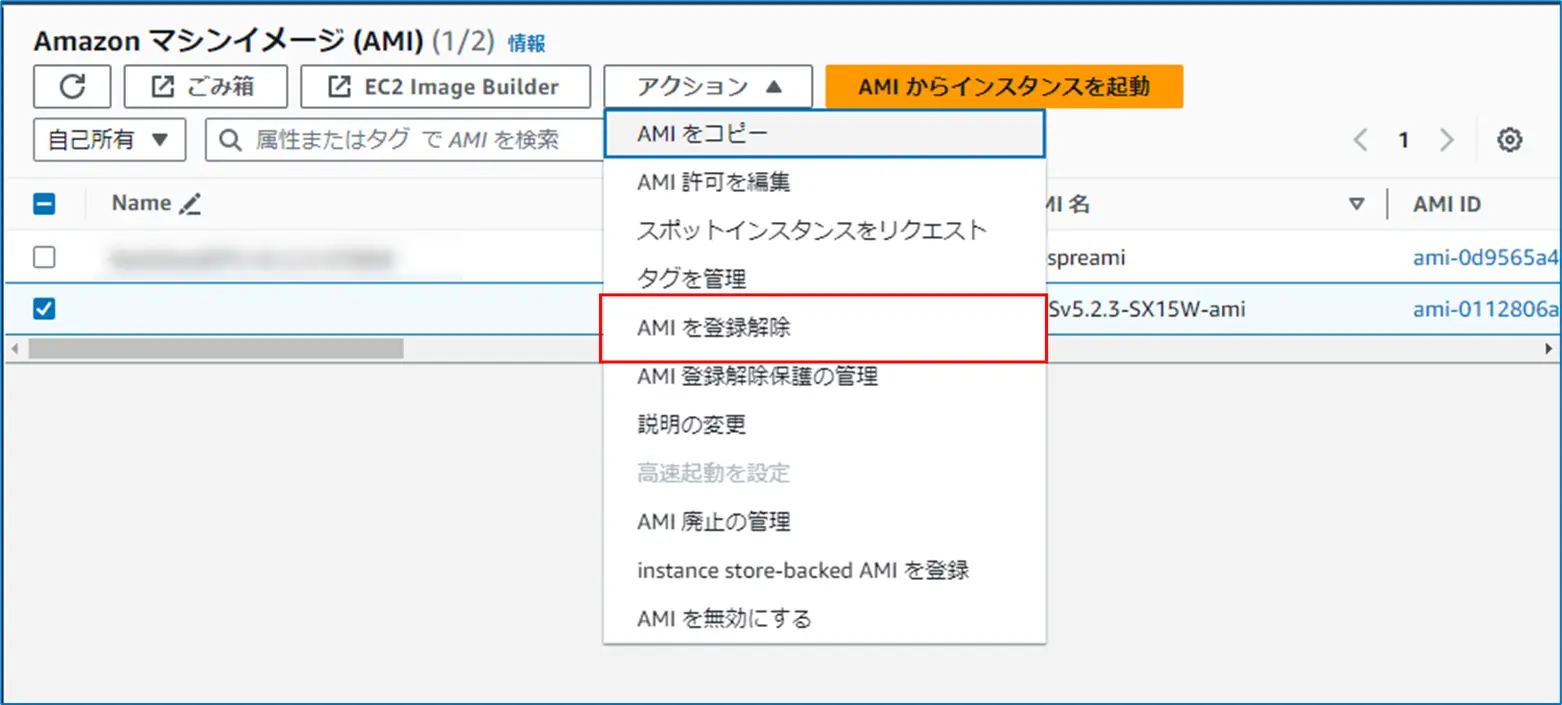

「アクション」をクリックし、「AMIを登録解除」を選択してください。

「関連付けられたスナップショットの削除」を開き、AMIに関連付けられているスナップショットのIDを控えておいてください。
「AMIの登録解除」をクリックします。

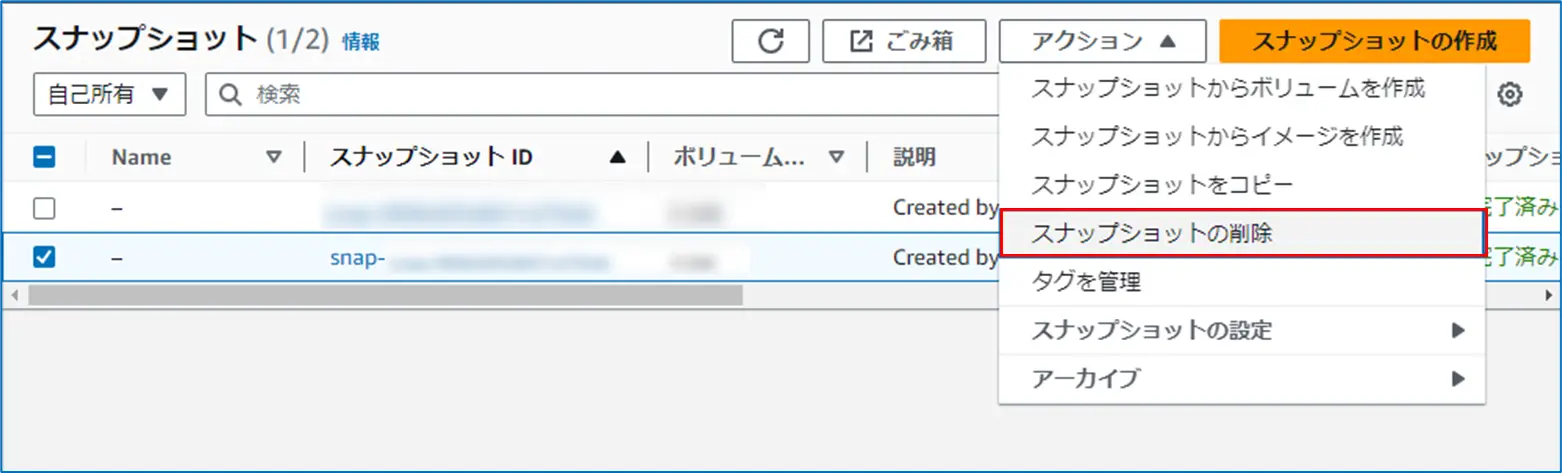

スナップショットを削除する

EC2を開きます。
左側メニューの「スナップショット」をクリックし、先ほど控えたスナップショットのIDを選択します。

AWS版EPSに関する注意事項 / 制限事項

AWS版EPSに関する注意事項 / 制約事項に関してはリリースノートをご確認ください。
